CAD怎么使用塊插入工具

瀏覽:110日期:2023-11-12 08:12:52
CAD怎么使用塊插入工具?在“常用”選項卡中單擊“插入”,然后單擊“來自庫的塊”。這將啟動 BLOCKSPALETTE 命令。 要開始使用“塊”選項板,請按照以下步驟操作:

在“常用”選項卡中單擊“插入”,然后單擊“來自庫的塊”。這將啟動 BLOCKSPALETTE 命令。

CAD怎么使用塊插入工具

此操作會將“塊”選項板打開為“庫”選項卡。

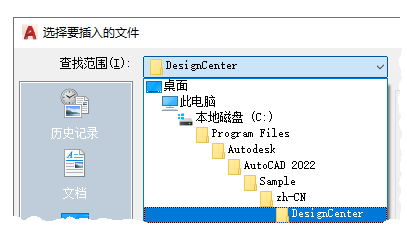

單擊“瀏覽”按鈕以顯示文件夾或文件選擇對話框。

CAD怎么使用塊插入工具

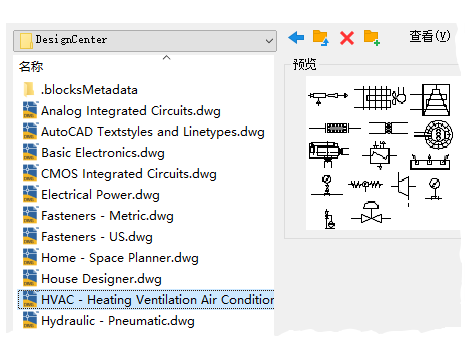

導航到“DesignCenter”文件夾,其中存儲有各種示例圖形。 CAD怎么使用塊插入工具“DesignCenter”文件夾中的每個圖形都包含一組相關的塊定義。

選擇感興趣的圖形文件。

例如,假設您為加熱、通風和空調創建圖形。選擇 HVAC 圖形,然后單擊“打開”。

CAD怎么使用塊插入工具

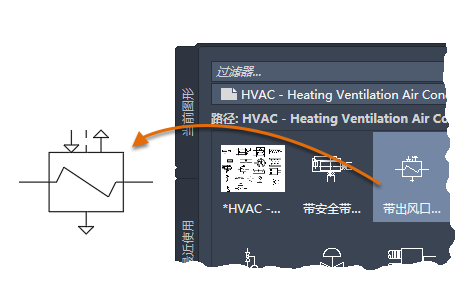

在“塊”選項板的“庫”選項卡中,單擊并放置多個塊。 CAD怎么使用塊插入工具

此操作會將選定的塊定義從塊庫圖形復制到當前圖形中,并插入塊參照。

現在,插入其他塊參照的速度將更快。若要指定其他圖形文件,請使用之前所述的“瀏覽”控件。

要從“DesignCenter”文件夾中選擇其他庫圖形,

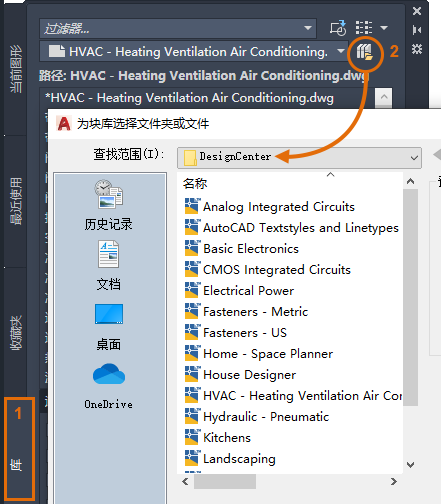

請確保“庫”選項卡為當前選項卡 (1),然后單擊“文件導航”按鈕 (2)。

CAD怎么使用塊插入工具

注: 也可以直接導航到要作為塊插入的圖形文件。CAD怎么使用塊插入工具

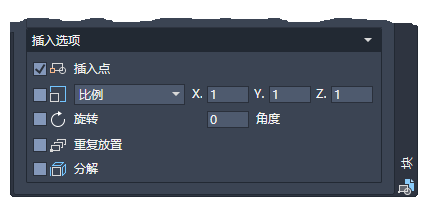

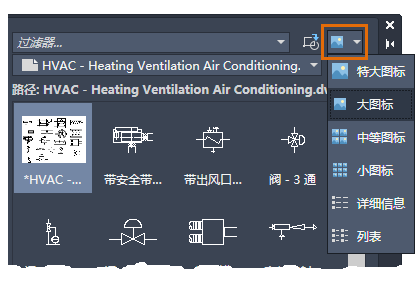

嘗試使用其他控件。例如,嘗試更改預覽控件。 CAD怎么使用塊插入工具提示: “塊”選項板底部的默認選項通常都可接受,但可以嘗試使用它們來了解可能要使用的選項。 CAD怎么使用塊插入工具請注意,下一次在功能區上單擊“插入”時,該庫將顯示當前圖形中存儲的所有塊定義。 可以在庫中快速單擊這些塊并將其放置到圖形中。CAD怎么使用塊插入工具 此外,請熟悉“塊”選項板選項卡。“當前圖形”選項卡僅顯示當前圖形中的所有塊定義。“最近使用”選項卡顯示最近在當前和以前任務中插入或創建的塊定義。這些塊可能來自各種圖形。“收藏夾”選項卡會顯示已復制到此選項卡的塊。要將塊復制到“收藏夾”選項卡,請在其他一個選項卡上的塊上單擊鼠標右鍵,然后選擇“復制到收藏夾”。以上就是CAD怎么使用塊插入工具,希望大家喜歡,請繼續關注好吧啦網。
