基本定義CAD符號是什么意思？從商業聯機源或自己的設計中，將符號和詳圖插入到您的圖形。

一些基本定義

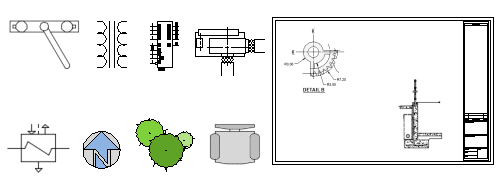

在 AutoCAD 中，插入到圖形中的符號和詳細信息都稱為塊。塊是幾何對象和文字對象以及其他數據的集合，這些內容組合為單個“命名對象”。以下是一些不同比例的各種塊的示例。

在圖形中插入塊涉及四種圖元。

塊定義。此數據以非圖形格式存儲在圖形文件或圖形樣板文件中。可以輕松地從任何圖形文件創建或輸入塊定義。塊參照。插入塊時，可以指定要輸入的圖形文件或塊定義。塊參照的圖形是基于塊定義生成的。“塊插入基點”或僅“基點”。插入塊時，這是附著到光標的塊的一部分。

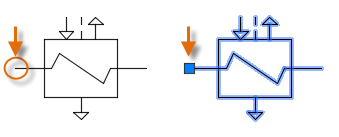

基點在以下塊上圈出。以后如果選擇已插入的塊，它會在基點處顯示一個夾點。您可以使用此夾點輕松地移動并旋轉此塊。

塊插入工具。產品中提供有多個不同工具。這些工具包括功能區上的塊庫、“塊”選項板、“工具選項板”窗口和 Autodesk 設計中心。

例如，以下圖形中僅包含四個塊定義：辦公區、椅子、桌子和植物。辦公區有三個塊參照，椅子有十二個塊參照，桌子有兩個塊參照，植物有兩個塊參照。

考慮到此示例，將椅子作為塊參照插入 12 次而不是創建椅子幾何圖形的 12 個副本有哪些優點？

椅子的塊參照將椅子的幾何圖形關聯到單個對象中，以便更輕松地作為單位進行移動、復制和旋轉。零件代號、供應商和其他信息（稱為“塊屬性”）可以與塊定義或每個塊插入一起存儲。此數據可以提取到明細表或報告中。如果更改圖形中的塊定義，則圖形中的所有關聯塊參照將立即更新。對于包含許多重復圖元的圖形，當這些圖元存儲為塊參照時，存儲的數據量將明顯減少。注： 常用術語“塊”可以大致指代塊定義、塊參照或兩者（具體取決于上下文）。以上就是基本定義CAD符號是什么意思，希望大家喜歡，請繼續關注好吧啦網。
