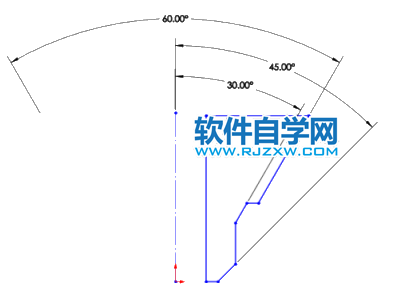

您可以創建多個半對稱和全對稱角度尺寸，而無需每次都選擇中心線。

此類尺寸標注方式在您為需要多個角度尺寸或全角度尺寸顯示的旋轉幾何圖形創建草圖時非常有用。

多個半角度和一個全角度尺寸創建對稱角度尺寸：1、在具有中心線以及直線或點的草圖中，單擊智能尺寸 （尺寸/幾何關系工具欄）工具 > 尺寸 > 智能。2、選擇中心線和非平行線。3、要創建半角度尺寸，請將指針移至所需位置。 要創建全角度尺寸，請按住 Shift 鍵。4、指針會變化以指示您能夠使用中心線放置多個角度尺寸。以上就是solidworks怎么創建對稱角度尺寸，希望大家喜歡，請繼續關注好吧啦網。
