您可使用 Instant2D 來在草圖模式下動態操作草圖尺寸。 您可單擊一個尺寸并快速編輯其值，而無需打開修改尺寸對話框來重置幾何圖形。

1、Instant2D 功能類似于 Instant3D，唯一的差異在于 Instant3D 可在草圖模式之外工作。

2、Instant2D 默認為啟用。 要切換 Instant2D 模式，單擊 Instant2D（草圖工具欄）。

3、要使用 Instant2D 修改特征：

4、打開包含 2D 草圖實體的零件，然后單擊編輯草圖。5、單擊 Instant2D （草圖工具欄）（如果該命令尚未啟用）。6、單擊引線附近的尺寸。

7、將出現尺寸控標。

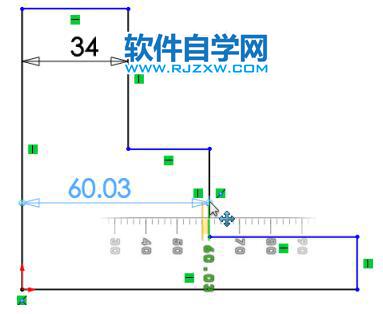

8、執行以下其中一項操作： 拖動尺寸控標以修改草圖輪廓的位置。

9、將出現一個標尺。 使用屏幕上的標尺來精確測量修改。

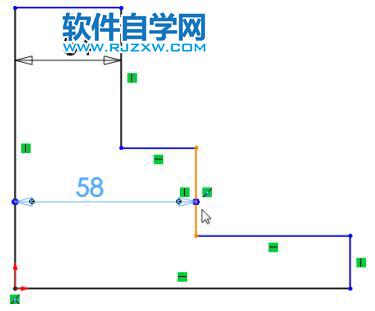

10、單擊尺寸值并在尺寸輸入框中輸入新的尺寸。
