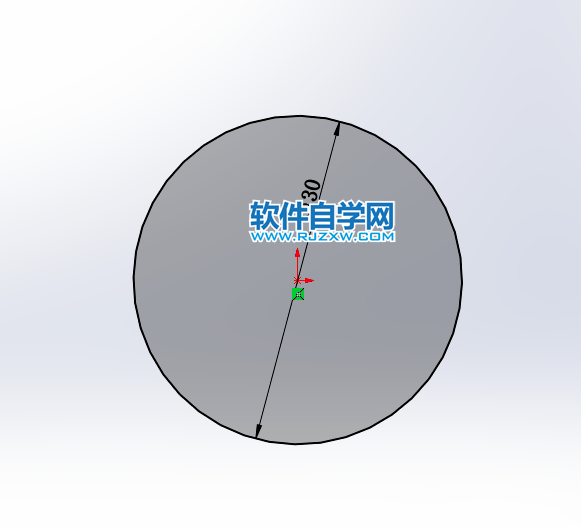

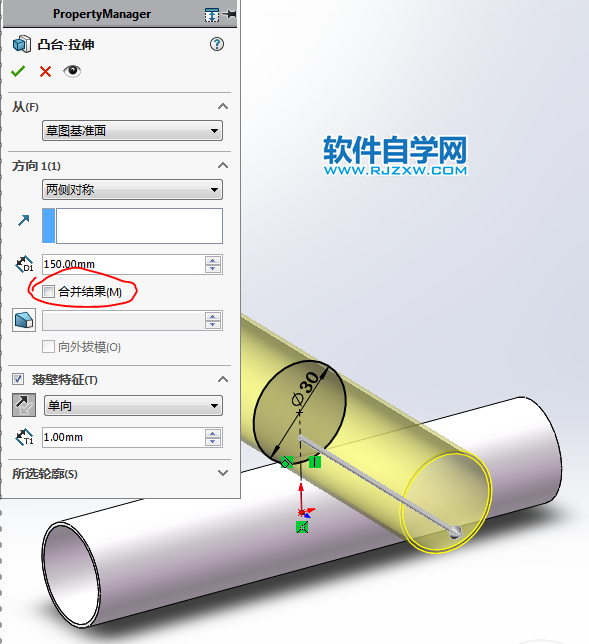

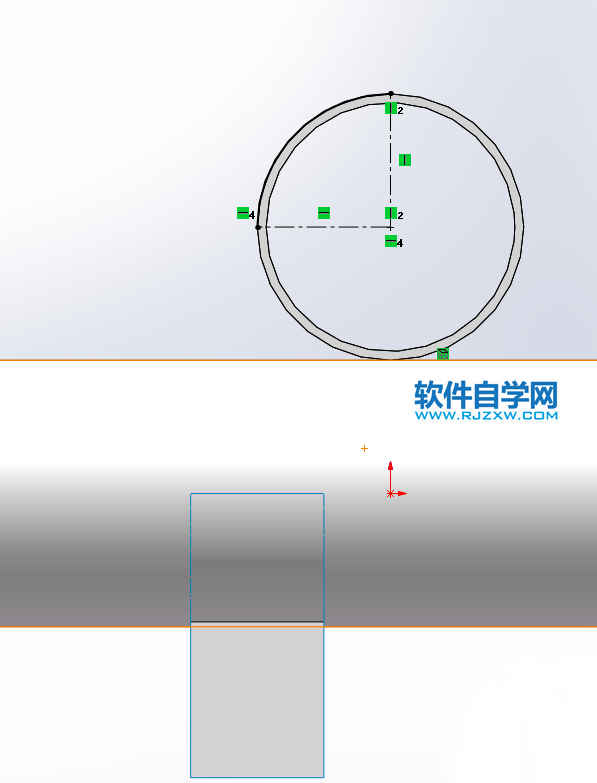

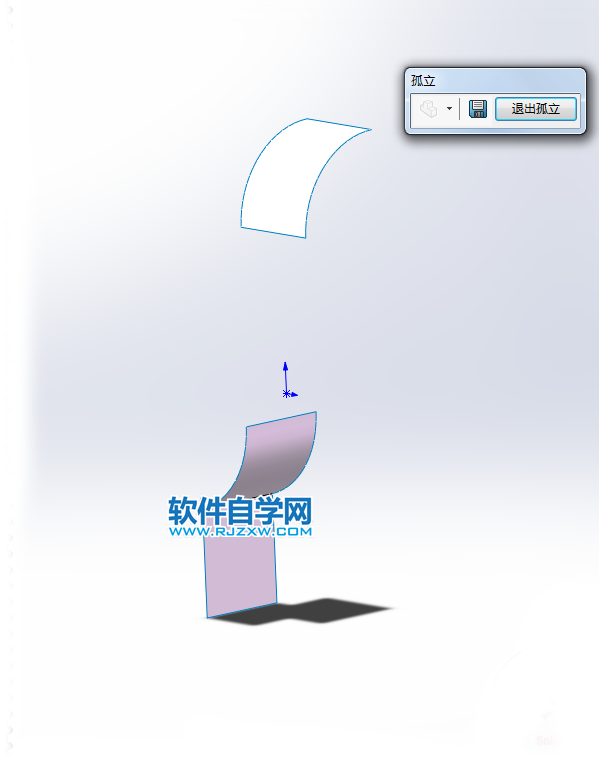

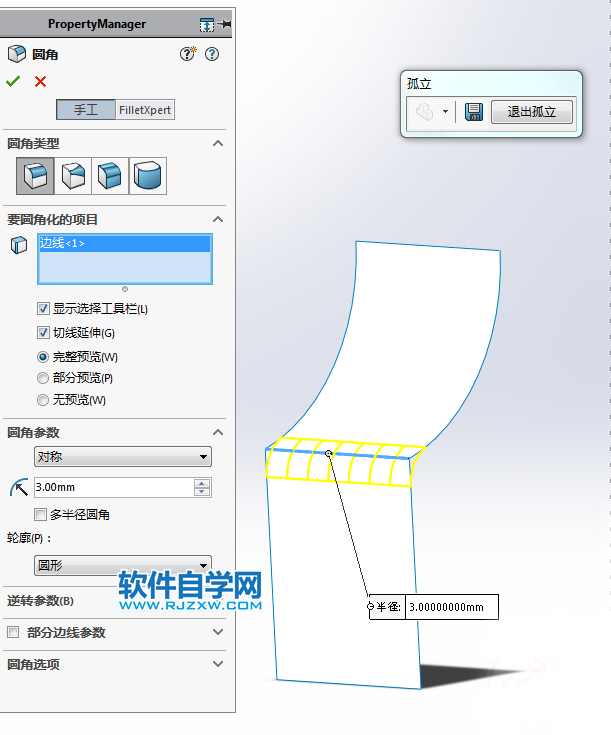

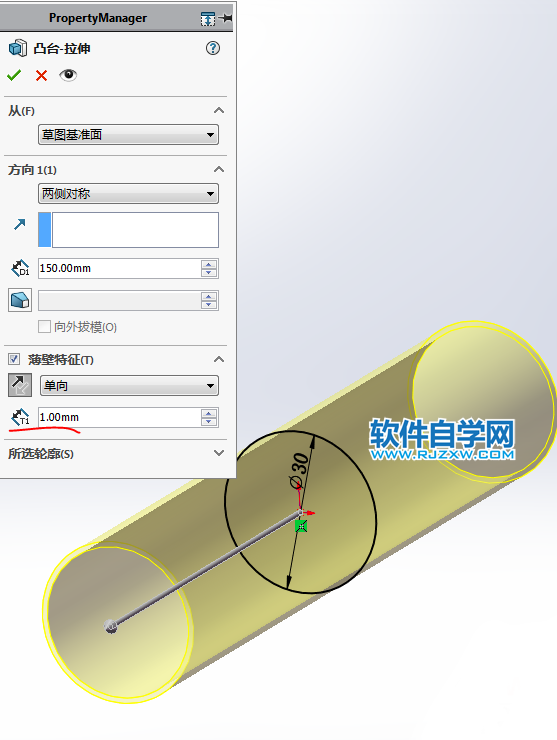

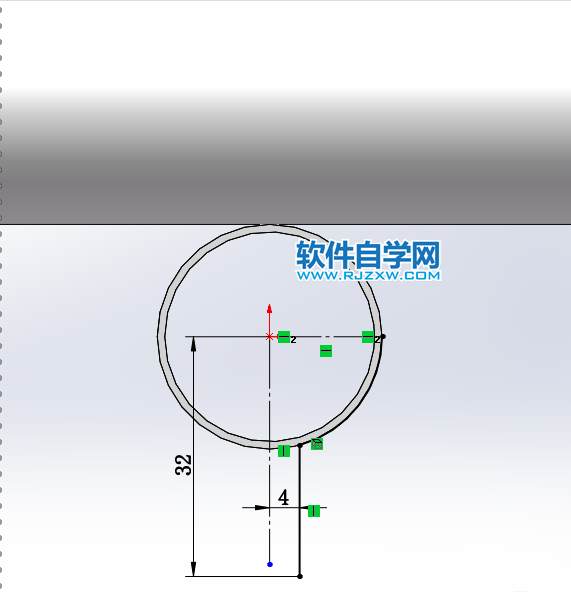

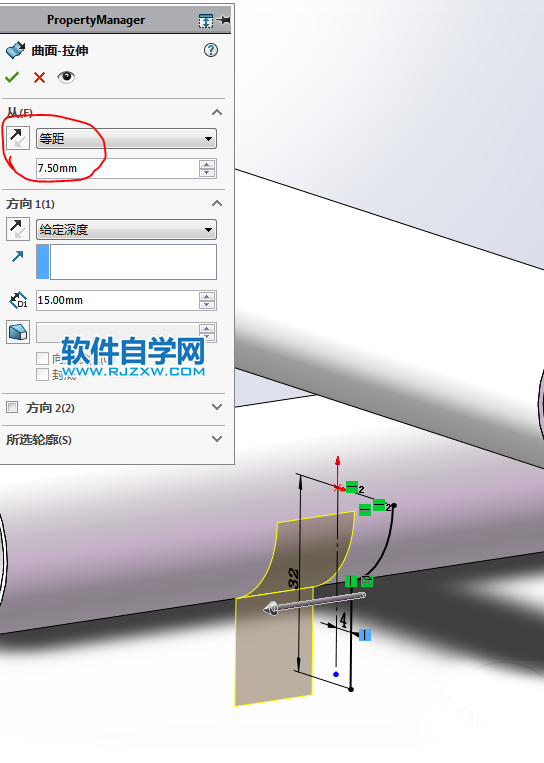

下面給大家介紹的是SolidWorks畫兩根管用螺栓和螺母的方法，具體操作步驟如下： 1.在【前視基準面】畫圓。2.【拉伸凸臺】兩側對稱：150 ，薄壁特征：1，向內 。3.在【右視基準面】畫圓，添加相切。4.【拉伸凸臺】兩側對稱：150 ，去掉：合并結果；薄壁特征：1，向內 。5.【前視基準面】草繪，【轉換實體引用】圓邊線，剪裁 。6.【曲面拉伸】等距：7.5 ，給定深度：15 。7.在【右視基準面】草繪圖形，【轉換實體引用】然后剪裁。8.【曲面拉伸】等距：7.5 ，給定深度：15 。9.隱藏圓管，或兩個孤立曲面。10.【圓角】半徑：3 。

以上就是SolidWorks畫兩根管用螺栓和螺母，希望大家喜歡，請繼續關注好吧啦網。
