soilworks直線草圖畫CAD平面練習圖

瀏覽:109日期:2023-11-25 09:34:31
下面給大家介紹的是soilworks直線草圖畫CAD平面練習圖的方法,用直線與標注就可以完成,具體操作步驟如下:

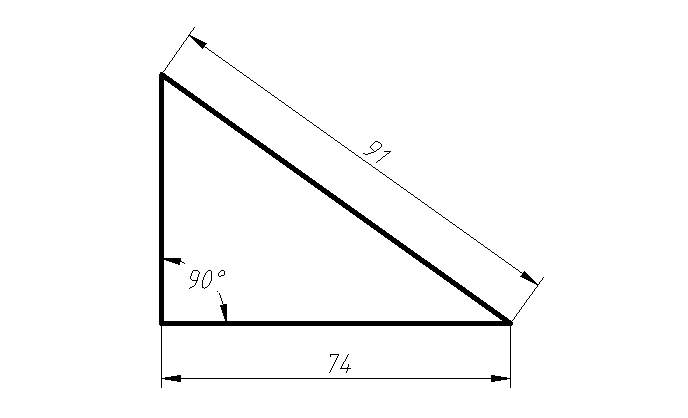

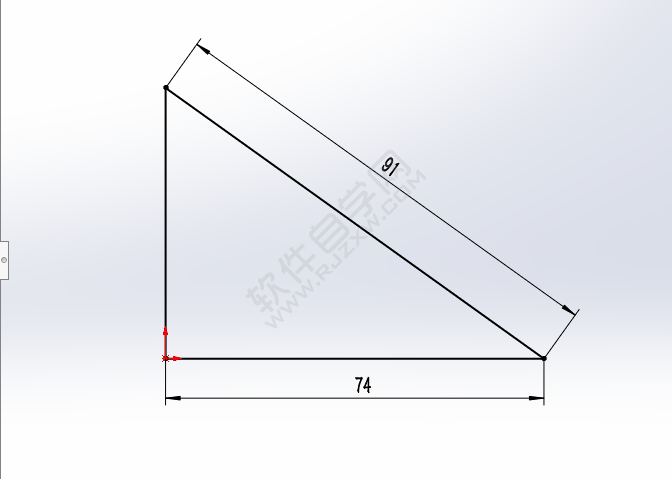

效果圖:

soilworks直線草圖畫CAD平面練習圖

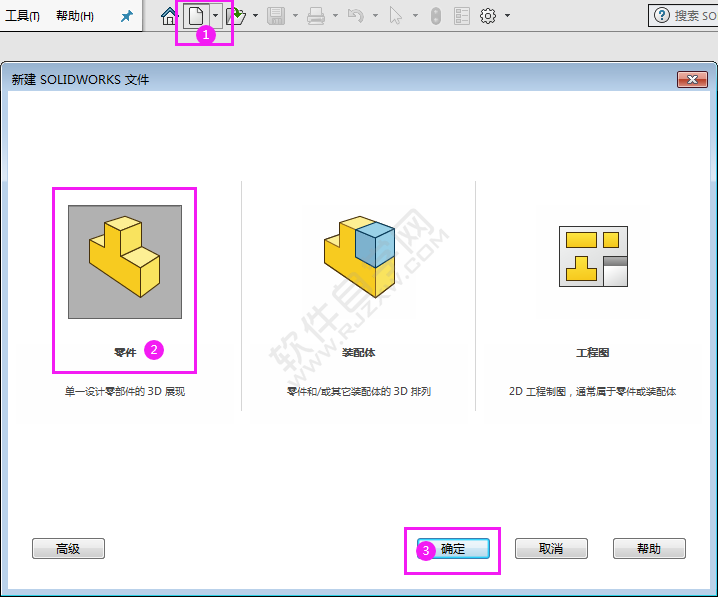

1、打開SW軟件,點擊新建,點擊零件,點擊確定。

soilworks直線草圖畫CAD平面練習圖

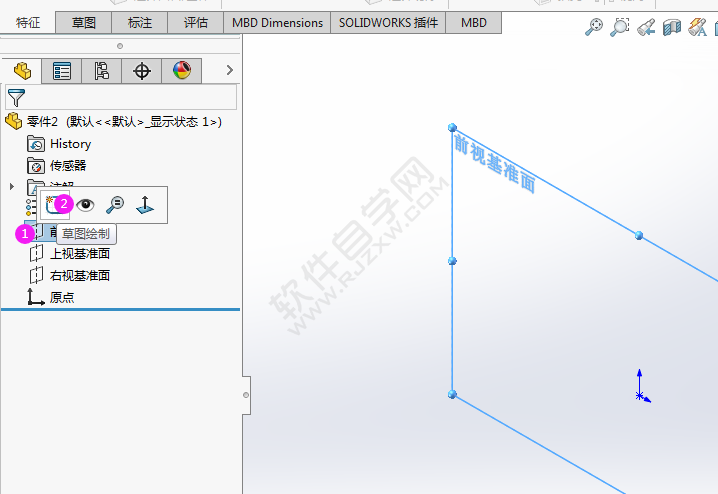

2、點擊前視基準面,點擊草圖繪制。

soilworks直線草圖畫CAD平面練習圖

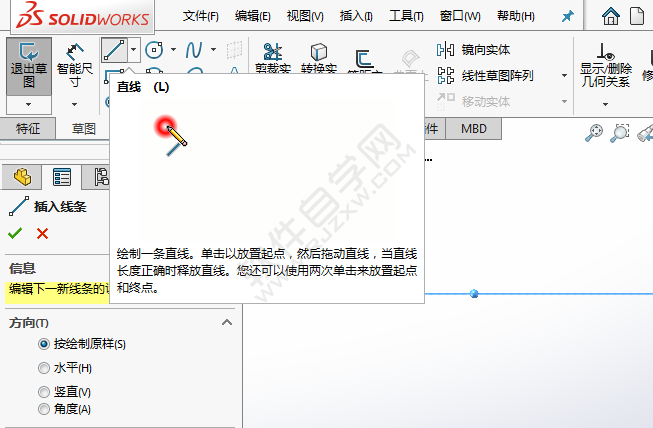

3、點擊直線,繪制一條直線。單擊以放置起點,然后拖動直線,當直線長度正確時釋放直線。你還可以使用兩次單擊來放置起點和終點。

soilworks直線草圖畫CAD平面練習圖

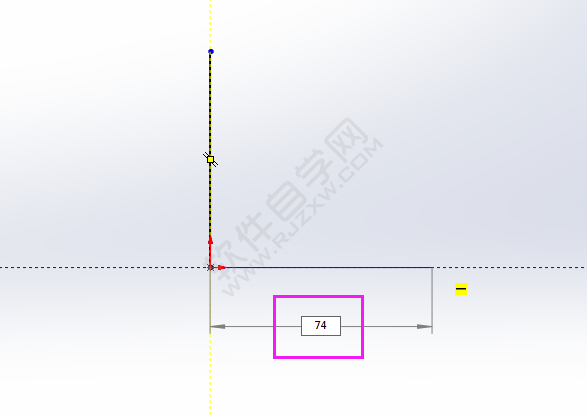

4、向上繪制一條垂直線,再繪制一條水平線,輸入74mm長度。

soilworks直線草圖畫CAD平面練習圖

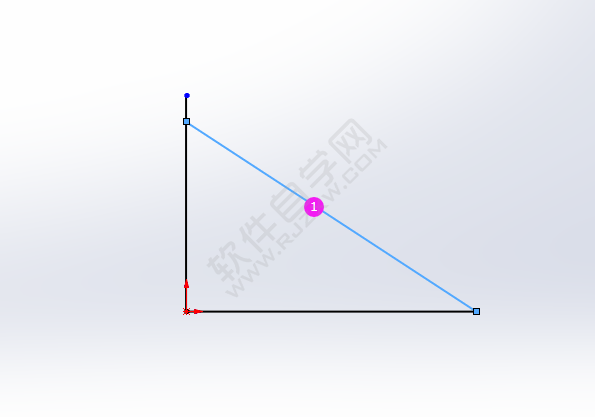

5、同樣再繪制一條斜線,效果如下:

soilworks直線草圖畫CAD平面練習圖

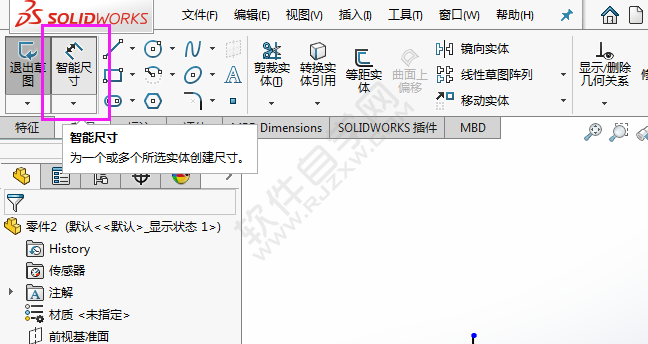

6、然后再使用智能尺寸進行標注。

soilworks直線草圖畫CAD平面練習圖

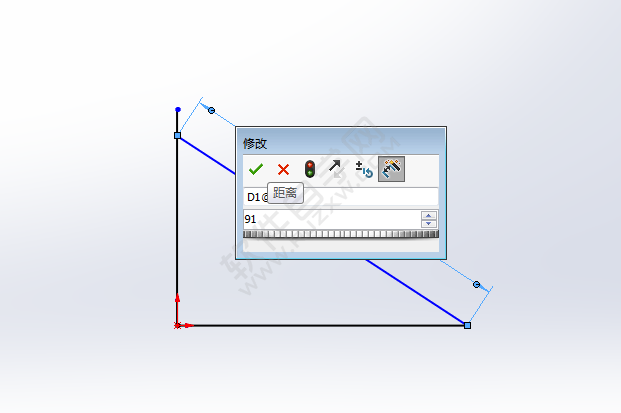

7、然后再進行標注,改好后可以直接改91mm。效果如下:

soilworks直線草圖畫CAD平面練習圖

8、然后把下面的直線也標注一下,改為74mm長度。

soilworks直線草圖畫CAD平面練習圖

9、這樣CAD平面圖就繪制好了。

soilworks直線草圖畫CAD平面練習圖

以上就是soilworks直線草圖畫CAD平面練習圖,希望大家喜歡,請繼續關注好吧啦網。
