下面給大家分享的是簡述solidworks創建零件過程

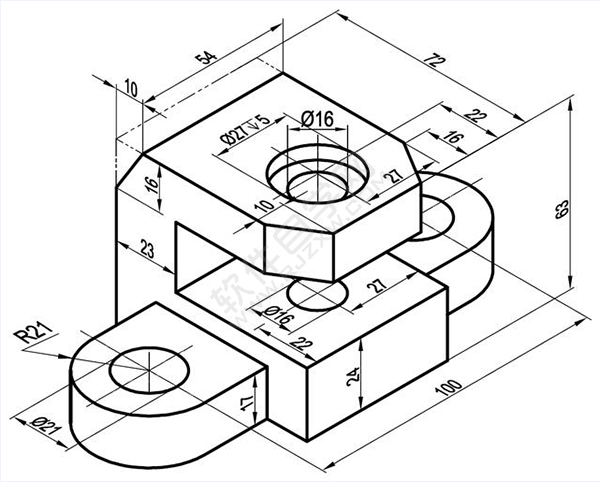

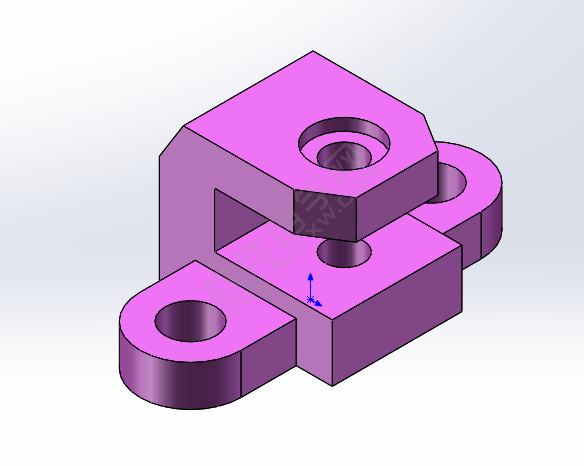

看看建模練習題-016的尺寸吧，效果如下：

1、打開Solidwrosk軟件，點擊新建圖標，選擇零件，點擊確定。

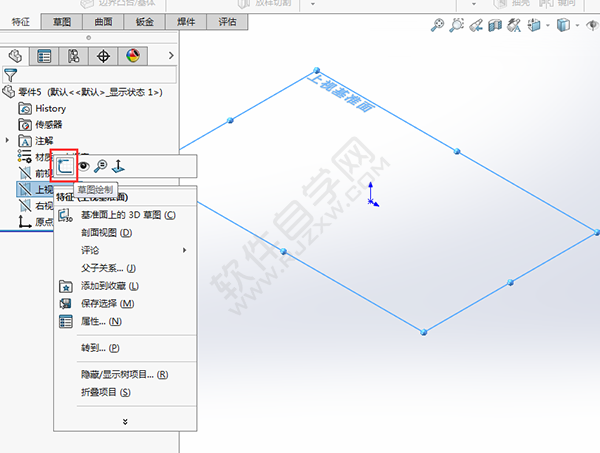

2、右擊上視基準面，選擇草圖繪制。

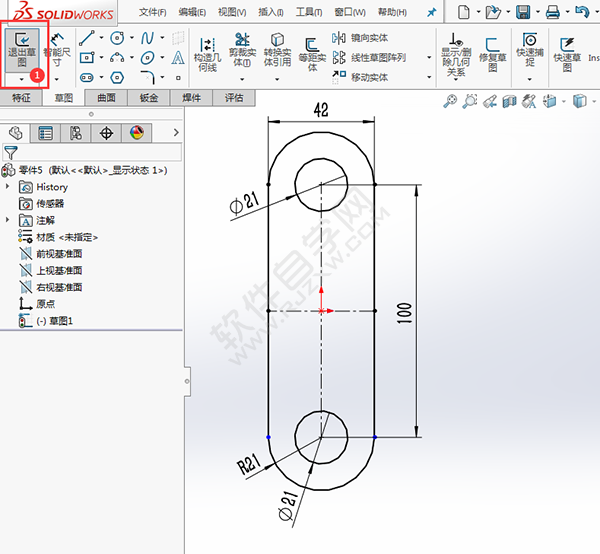

3、使用矩形和圓形工具畫圖、然后用剪裁工具修圖。繪制下面草圖。

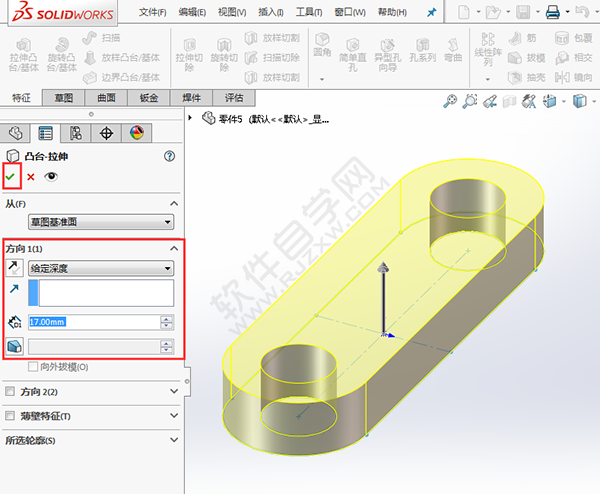

4、退出草圖，點擊拉伸凸臺設置，給定深度為17mm，點擊確定。

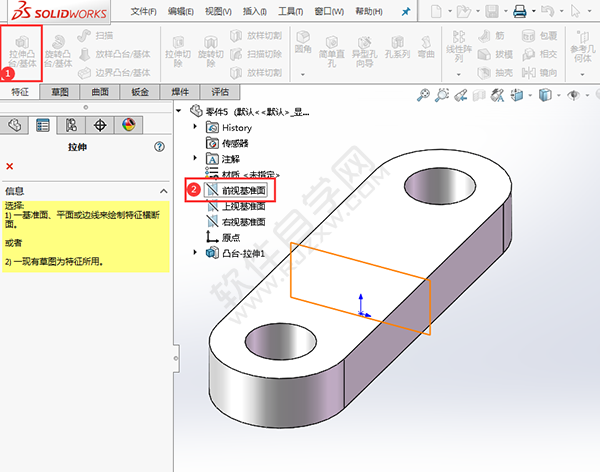

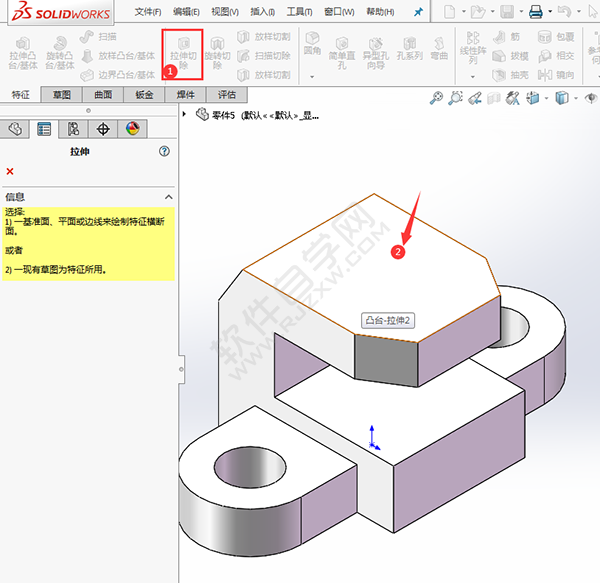

5、點擊拉伸凸臺，選擇前視基準面，效果如下：

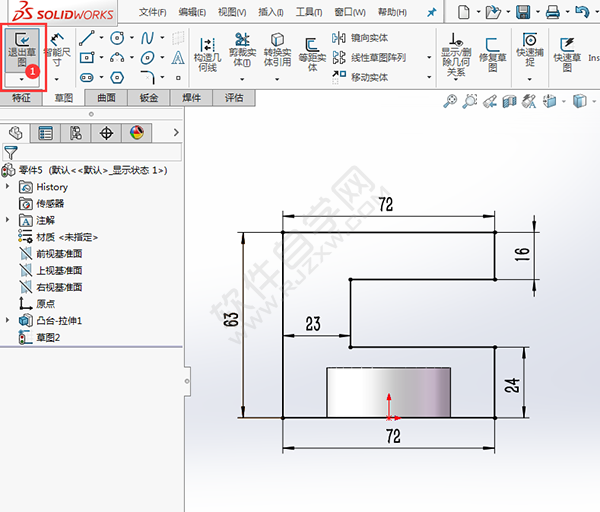

6、使用直線工具，繪制下面的草圖出來，點擊退出草圖。效果如下：

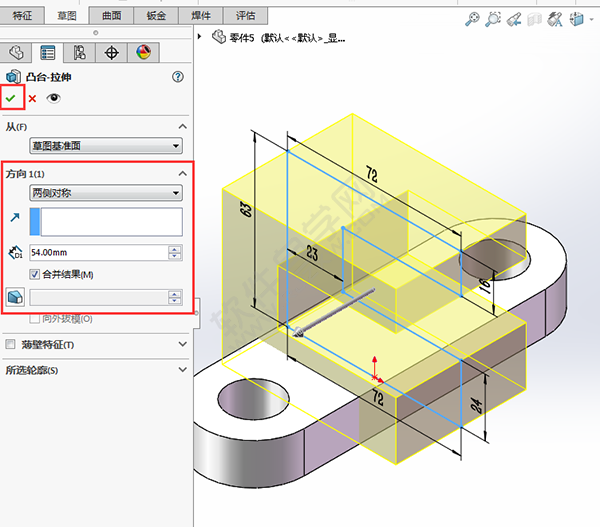

7、然后設置兩側對稱，參數設置54mm，點擊確定。

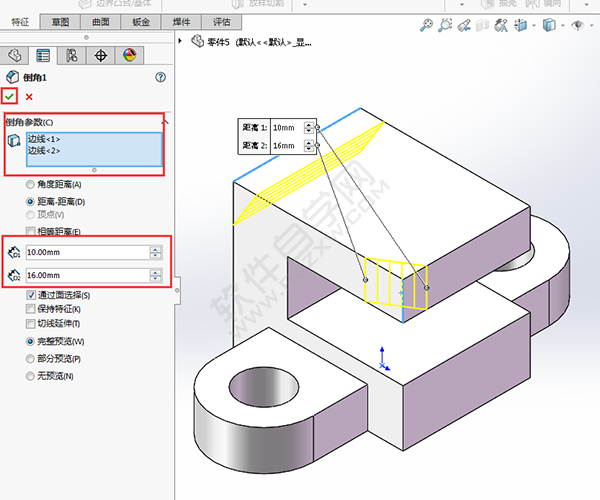

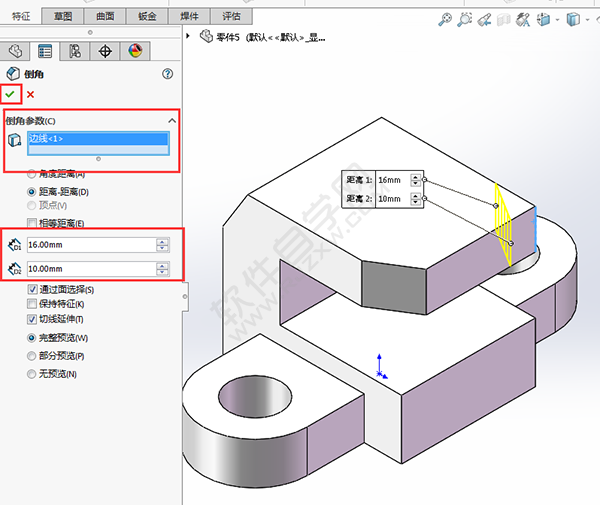

8、使用倒角工具，設置路距為10MM與16mm，選對下面的二條邊。點擊確定。

9、然后把距離設置再反過來，選擇要倒的邊。效果如下：

10、點擊拉伸切除，選擇實體面。效果如下：

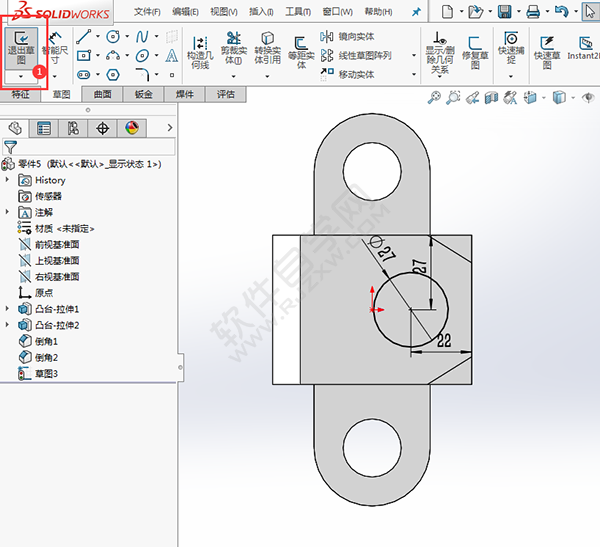

11、用圓形工具，繪制一個直徑為27mm的圓出來。效果如下：

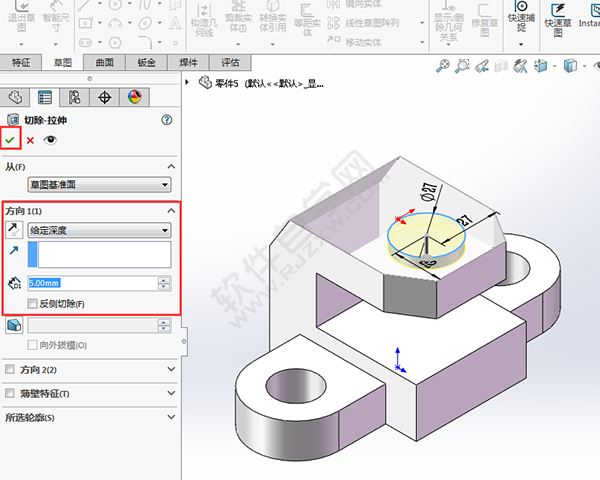

12、設置給定深度為5mm，點擊確定，效果如下：

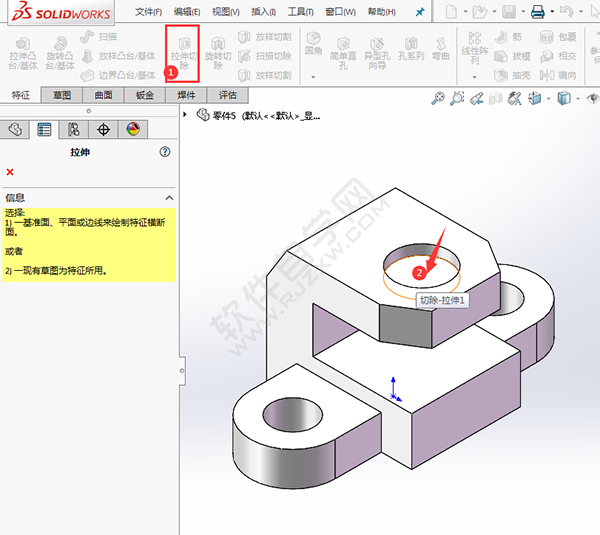

13、點擊拉伸切除，選擇實體的面，效果如下：

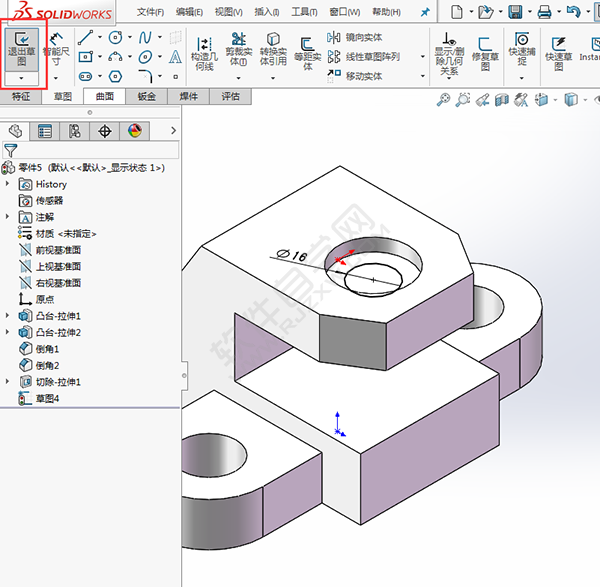

14、再繪制一個直徑16mm的小圓，點擊退出草圖。

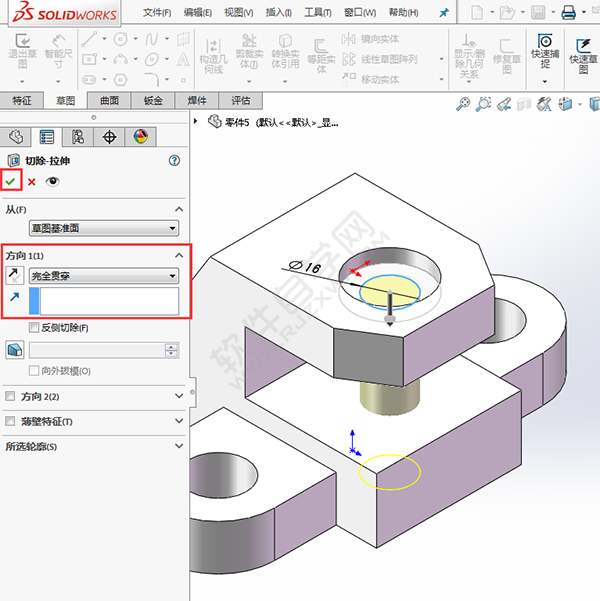

15、設置完全貫穿。點擊確定。

16、這樣就完成了零件的繪制。喜歡我，就關注我哦！

以上就是簡述solidworks創建零件過程，希望大家喜歡，請繼續關注好吧啦網。
