在CAD中怎么把二條同一條角度方向的直線進行共線，共線約束是什么意思，下面給大家分享的是cad怎么共線約束兩直線的方法與步驟，希望能幫助到大家。

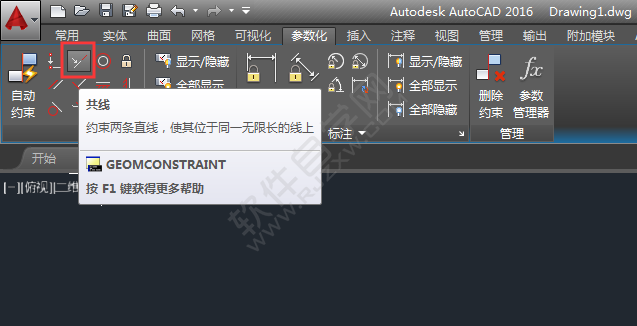

1、點擊參數化的幾何版塊，點擊共線約束工具。

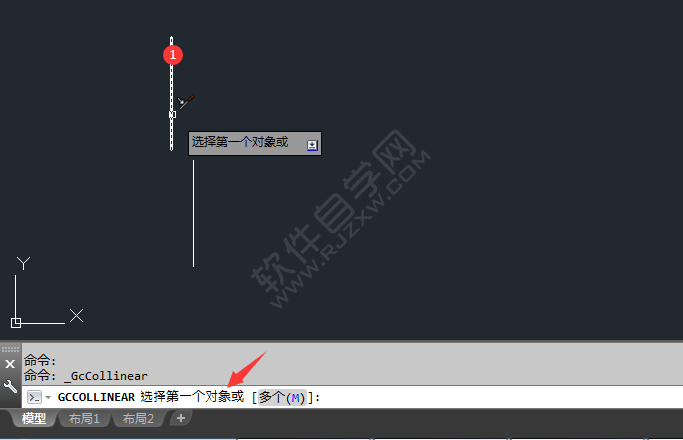

2、選擇第一個對象，第一個對象一般是固定參照線。

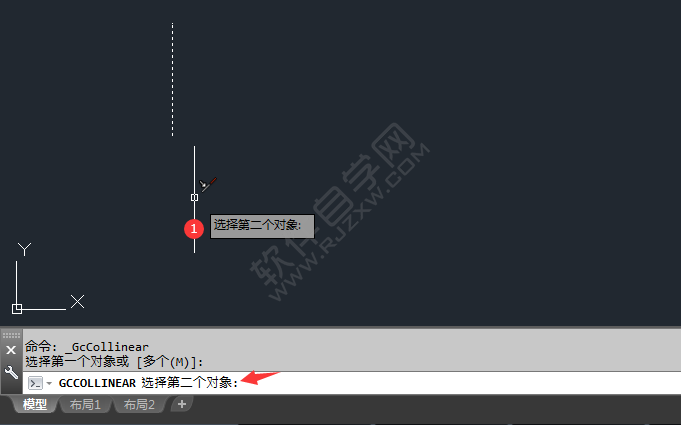

3、選擇第二個對象，就是被移動的參照線。

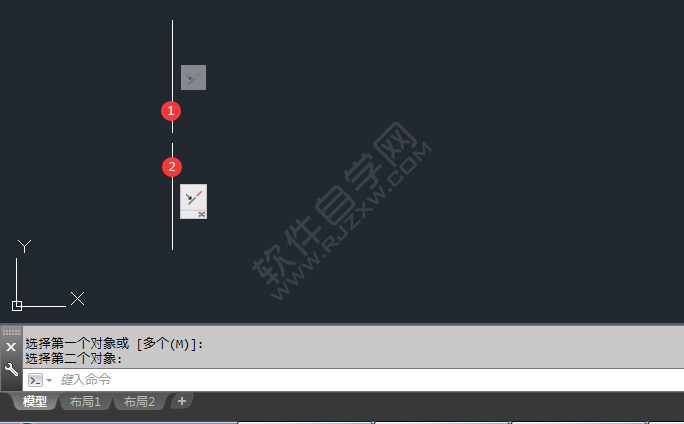

4、這樣兩條直線就共線出來。效果如下：

以上就是在CAD使用共線約束的方法與步驟，喜歡就收藏吧！

以上就是cad怎么共線約束兩直線，希望大家喜歡，請繼續關注好吧啦網。
