下面給大家介紹的是cad斜線怎么標注尺寸的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習哦！

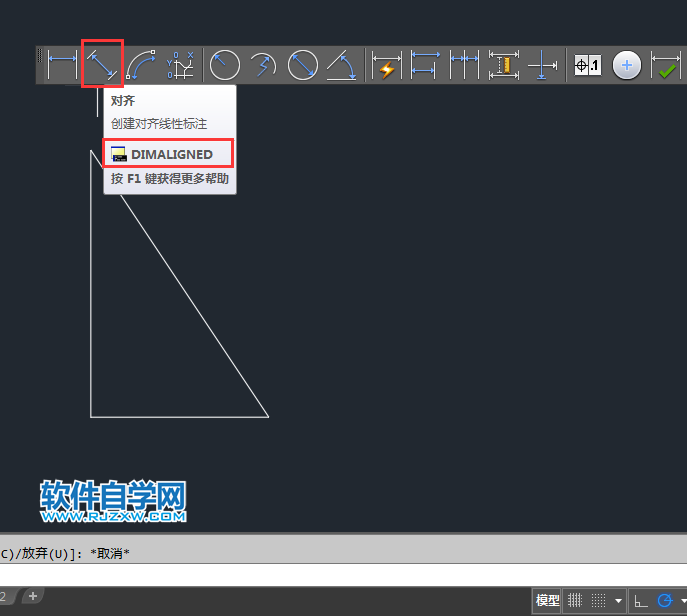

1、CAD的斜線標尺寸，都是用對齊標注，它可以創建對齊線性標注。效果如下：

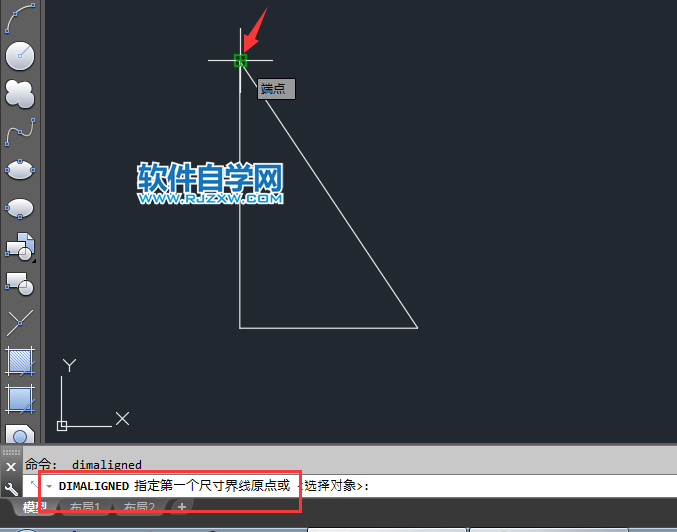

2、DIMALIGNED指定第一個尺寸界線原點。就是捕捉斜線的第一個端點。效果如下：

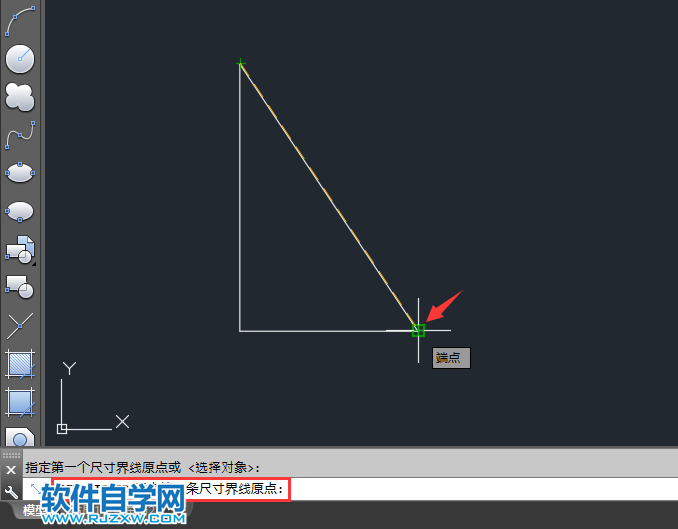

3、DIMALIGNED 指定第二條尺寸界線原點。也就是斜線的另一邊的端點。效果如下：

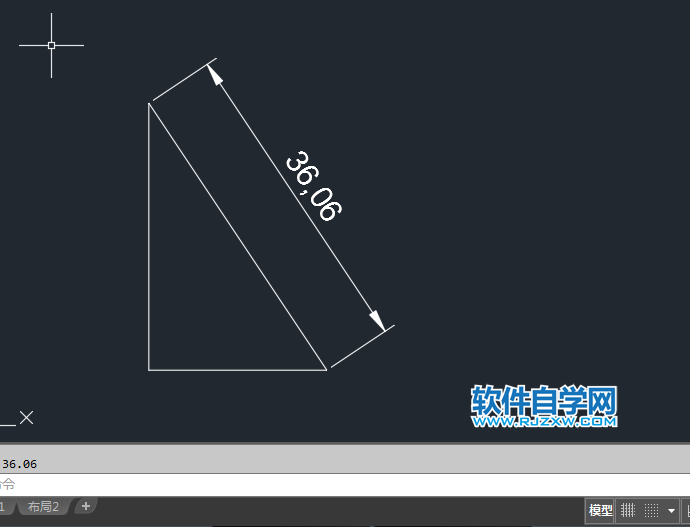

4、這樣斜線的尺寸就標出來，然后再給指定尺寸線位置定個位。你點那里，標準數據就會在那里。

5、這就是cad斜線怎么標注尺寸的方法與步驟。
