solidworks怎么分別拉伸呢，下面給大家怎么設置，有什么好方法，設計過程步驟如下：

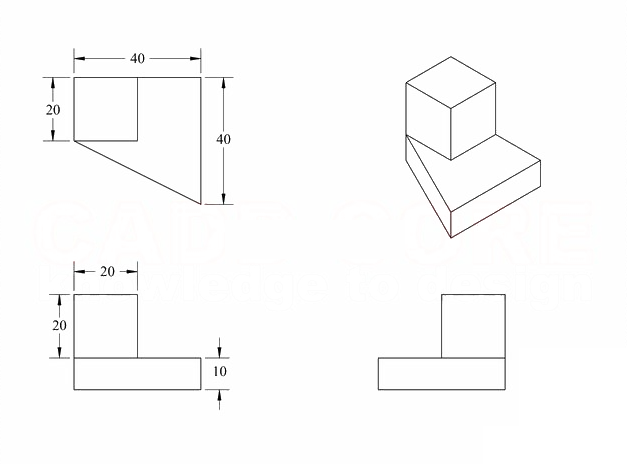

效果尺寸圖：

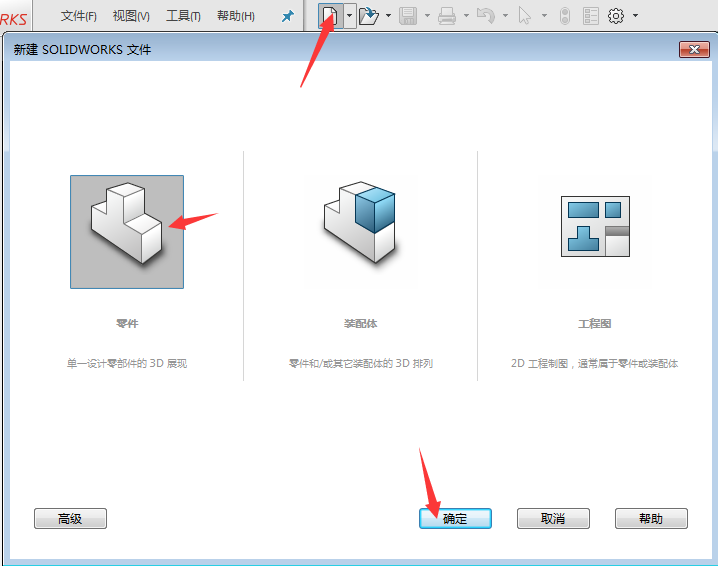

1、打開solidworks軟件，點擊新建--點擊零件--確定。效果如下：

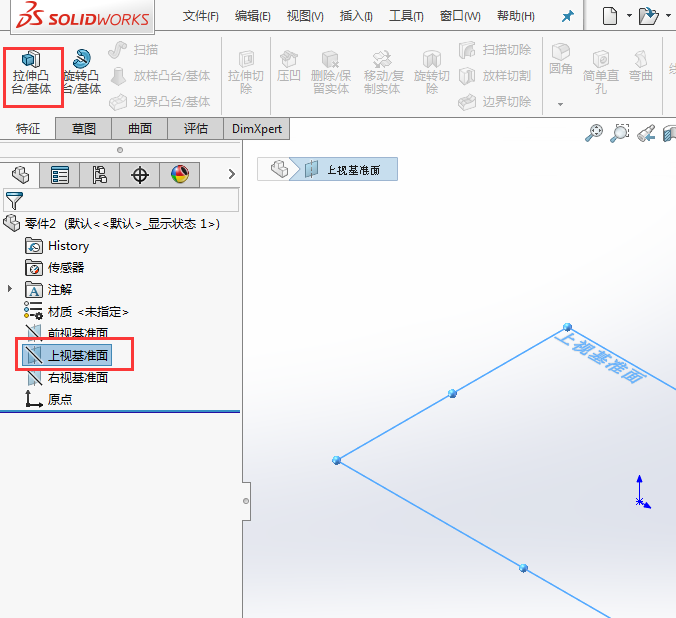

2、點擊上視基準面，點擊拉伸凸臺/基體，效果如下：

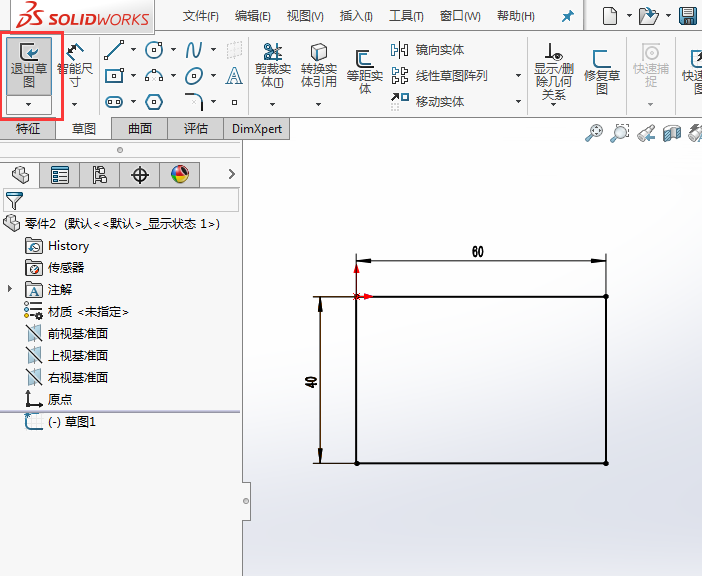

3、然后繪制一個矩形40x60mm的矩形出來，并退出草圖。效果如下：

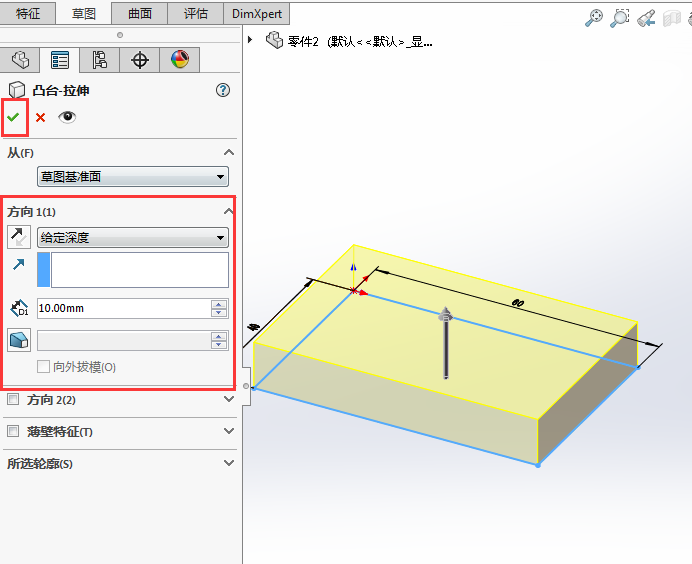

4、然后轉入特征的凸臺--拉伸設置，設置厚度為10mm,然后點擊確定。效果如下：

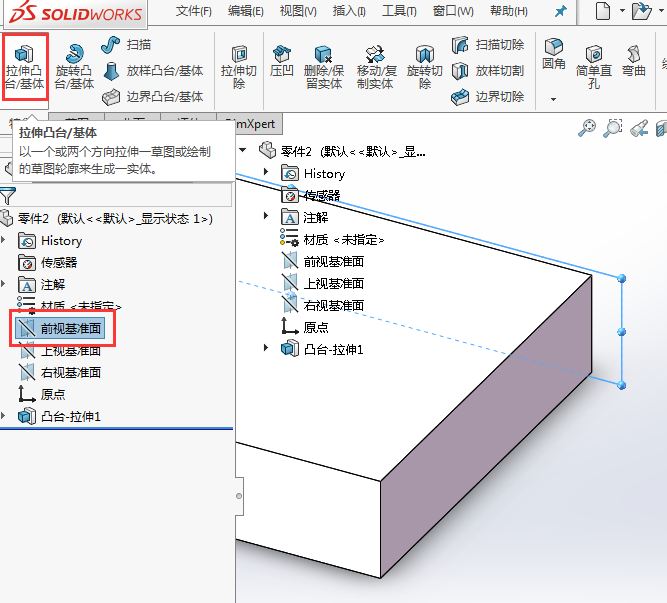

5、然后點擊前視基準面，點擊拉伸凸臺/基體，效果如下：

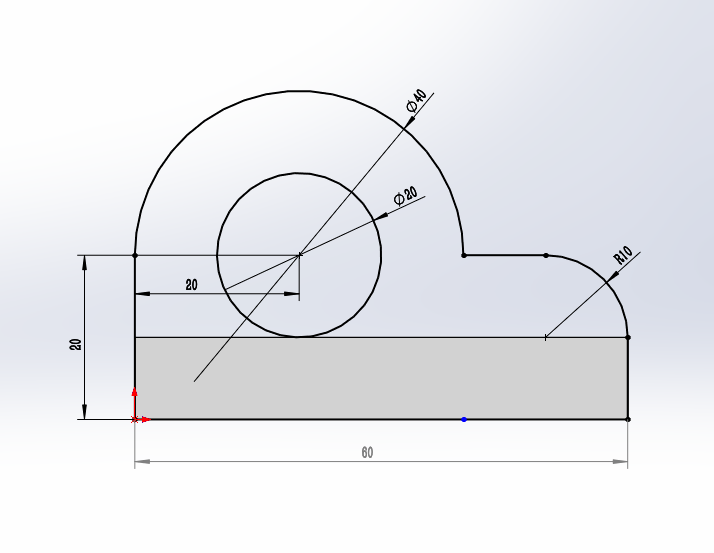

6、繪制下面的草圖出來，效果如下：

7、退出草圖，轉入凸臺-拉伸，設置20mm厚度，效果如下：

8、這樣一個實例就拉伸好了，效果如下：

以上介紹的是solidworks怎么分別拉伸的方法，喜歡的朋友可以一起來關注好吧啦網學習更多的SW教程。

以上就是solidworks怎么分別拉伸，希望大家喜歡，請繼續關注好吧啦網。
