下面給大家介紹的是用SolidWorks畫一個夾子，用曲面的方法。具體操作步驟如下：

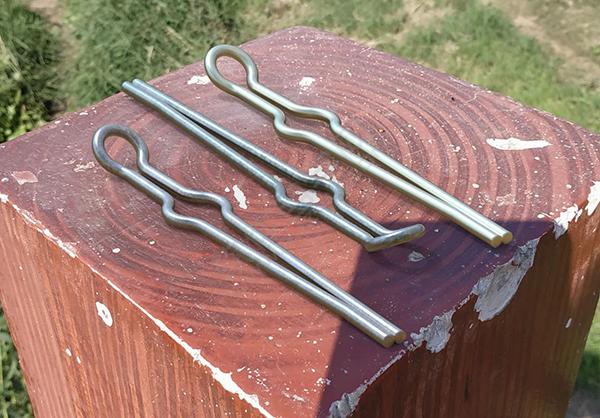

效果圖：

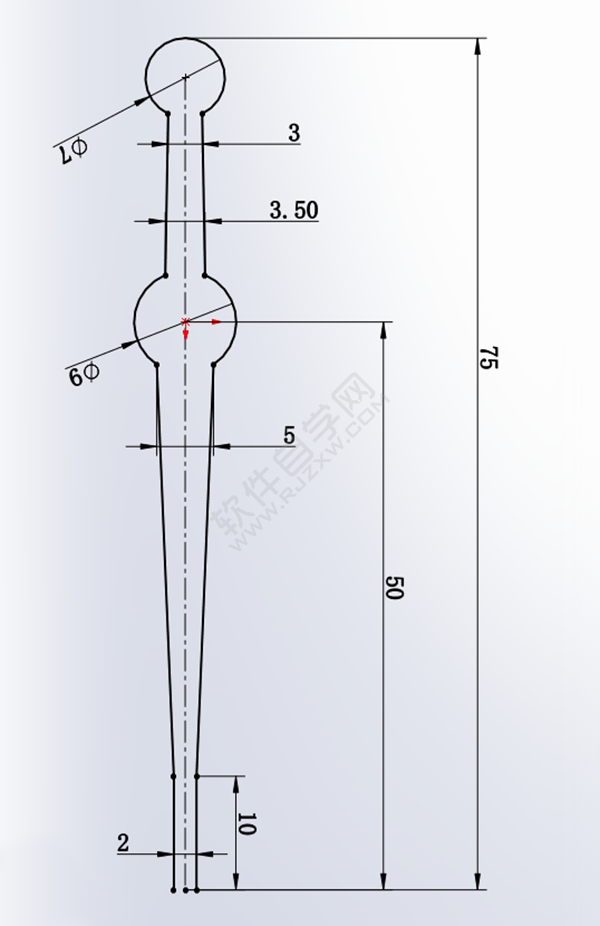

1.在【上視基準面】畫草圖如下，長度：10的直線是一段水平線。

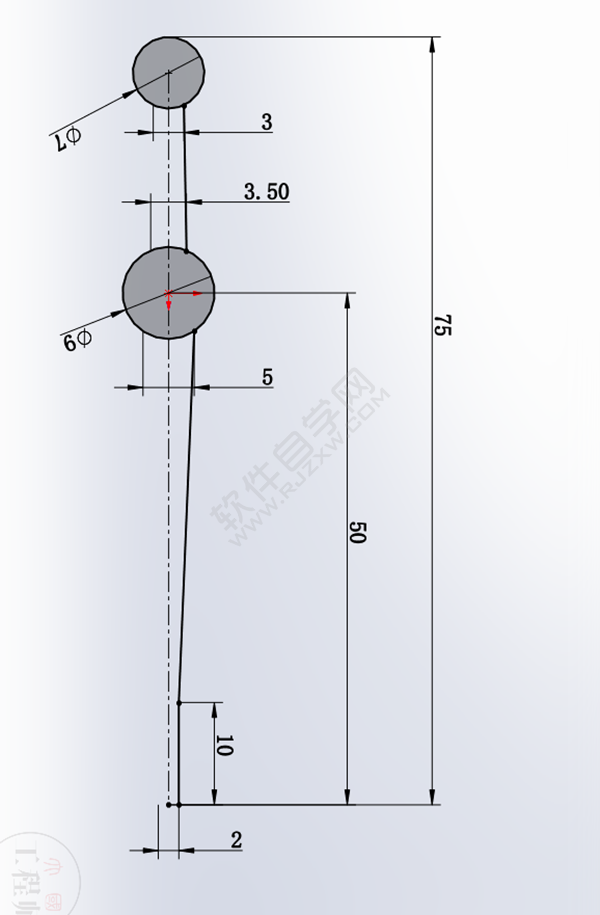

2.鏡像直線，剪裁圓。

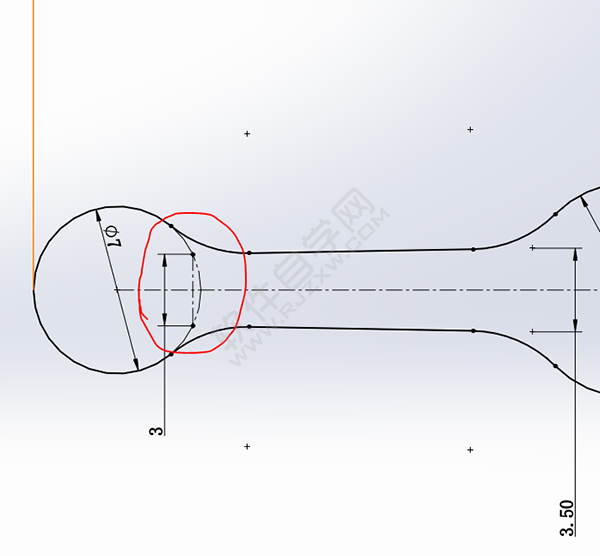

3.添加圓角，半徑：5 。（右側紅圈里也有兩個圓角）

4.注意這個圓弧（構造線）和中心線，中心線后面還要用到 。

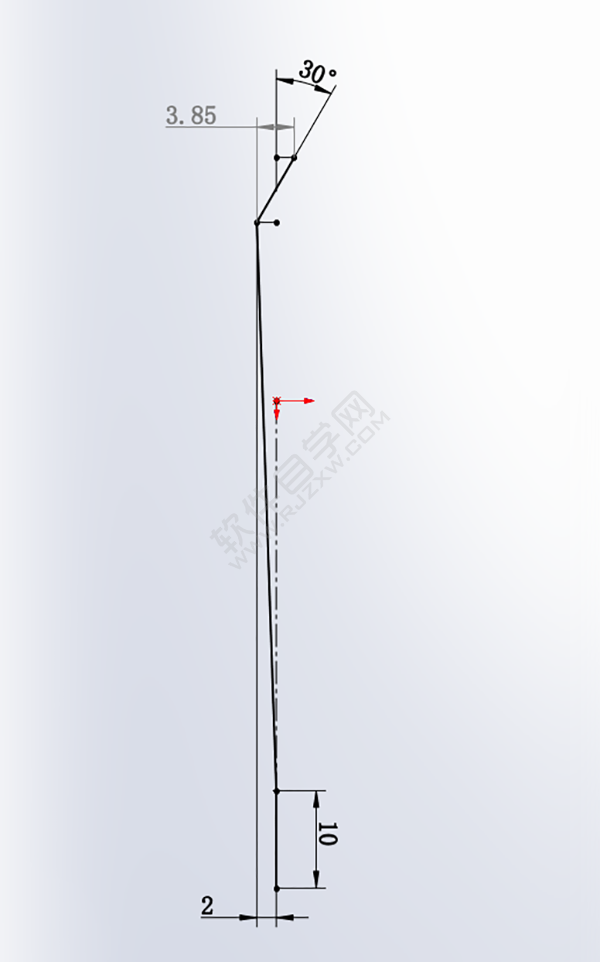

5.在【前視基準面】畫草圖 。（3.85是從動尺寸，不用標注）

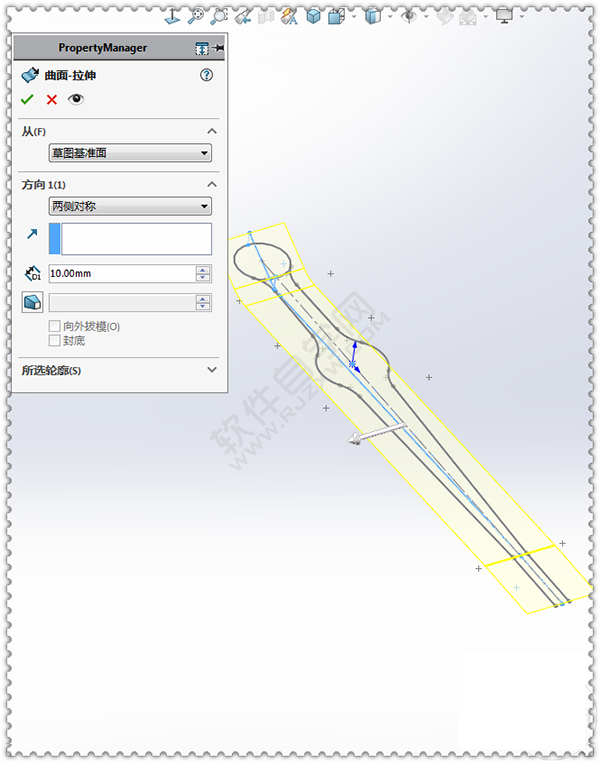

6.【曲面拉伸】，兩側對稱：10 。

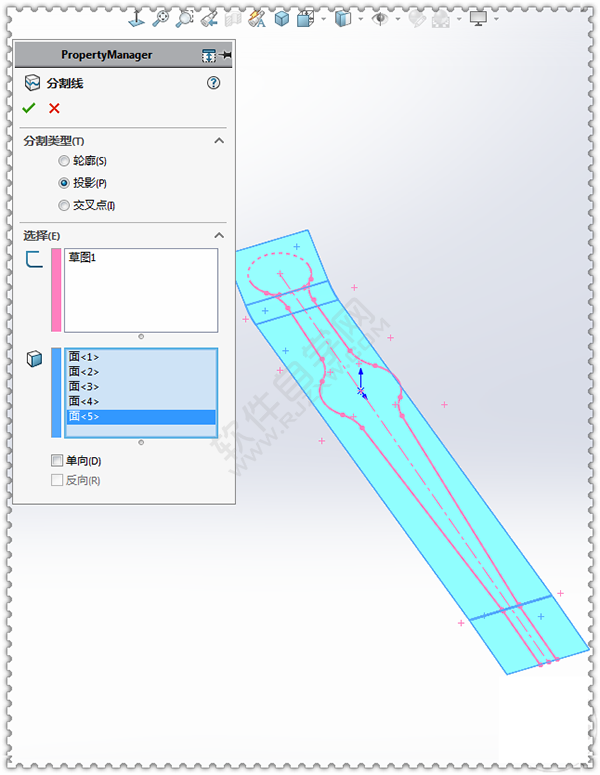

7.【分割線】投影到5個面上 。

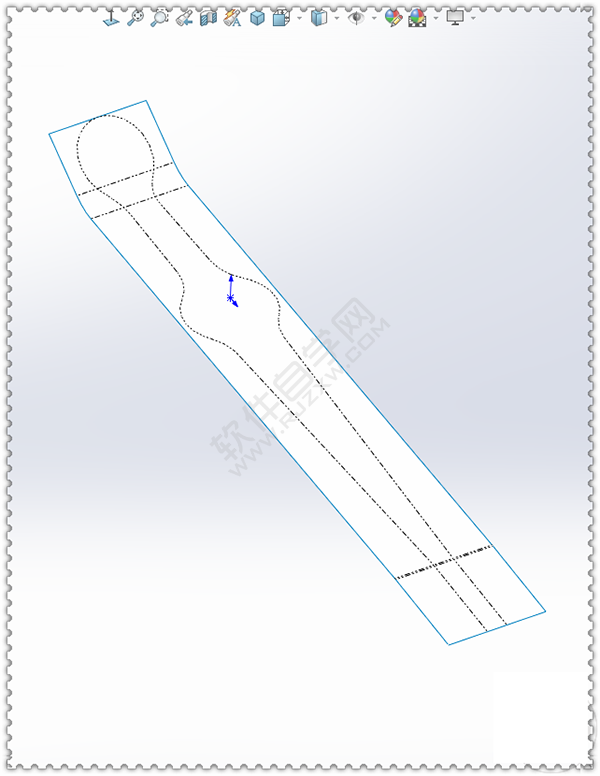

8.這樣投影就完成了。

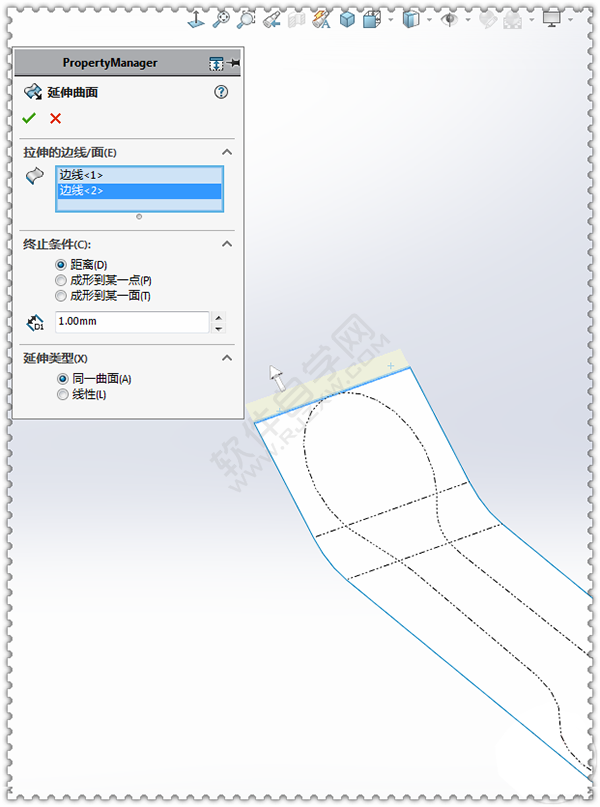

9.【延伸曲面】選中邊線，長度：10 。

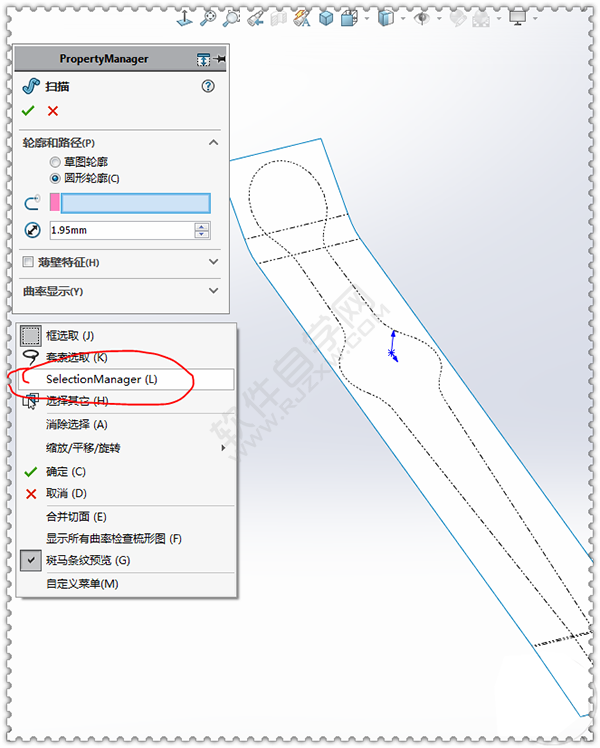

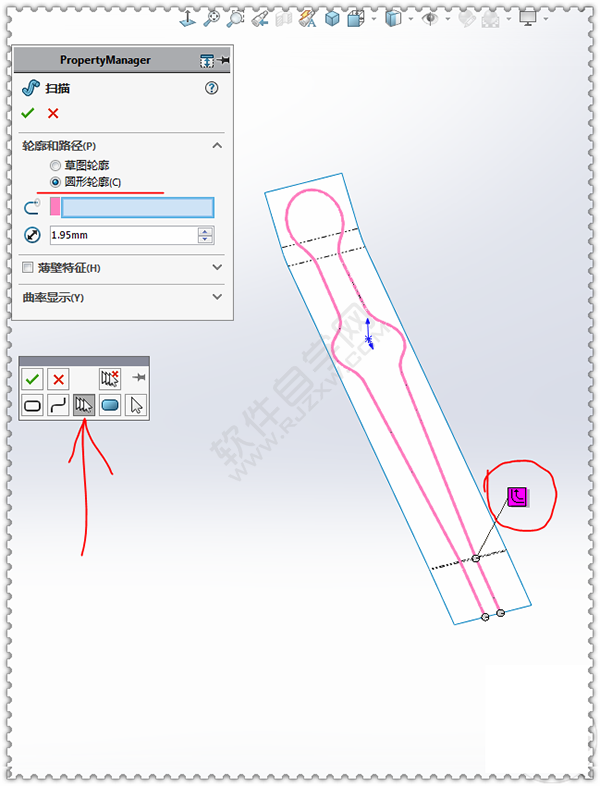

10.【掃描】圓形輪廓，直徑：1.95 ；右鍵——SelectionManager 。

11.選擇組——選中一段分割線——再點相切圖標。

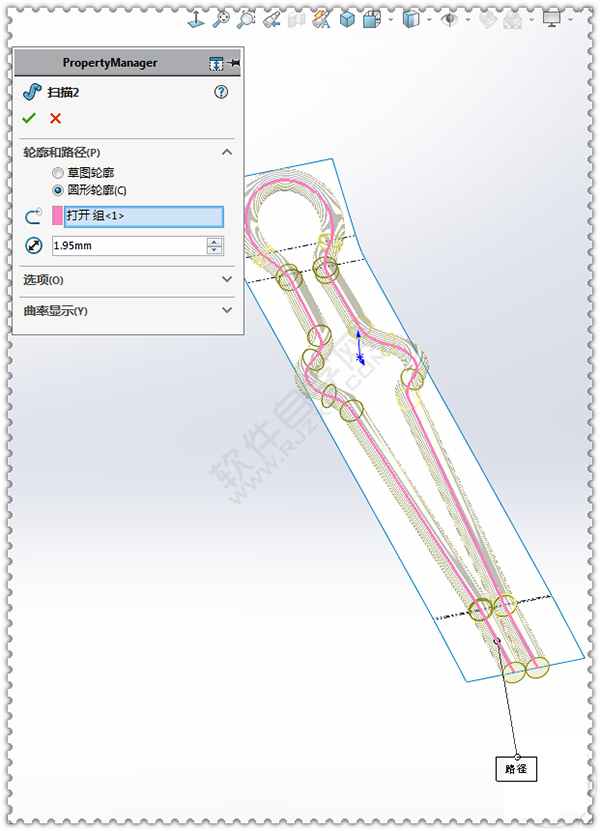

12.再進行掃描對象。

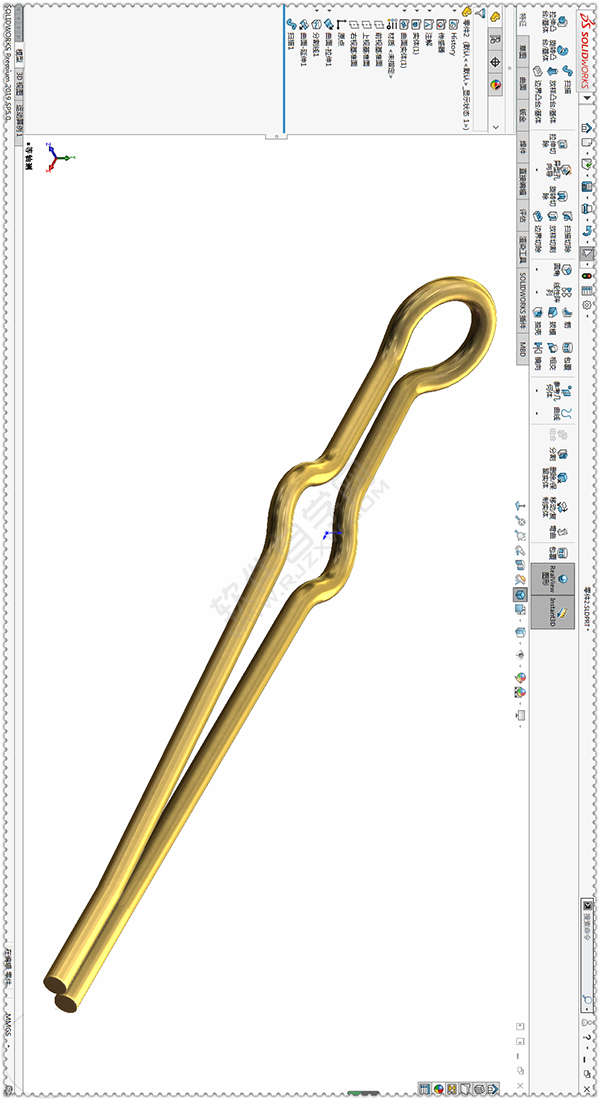

14.完成 。（外觀：緞料拋光銅；布局：單白色）
