下面給大家介紹的是解答粉絲怎么用solidworks軸承的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

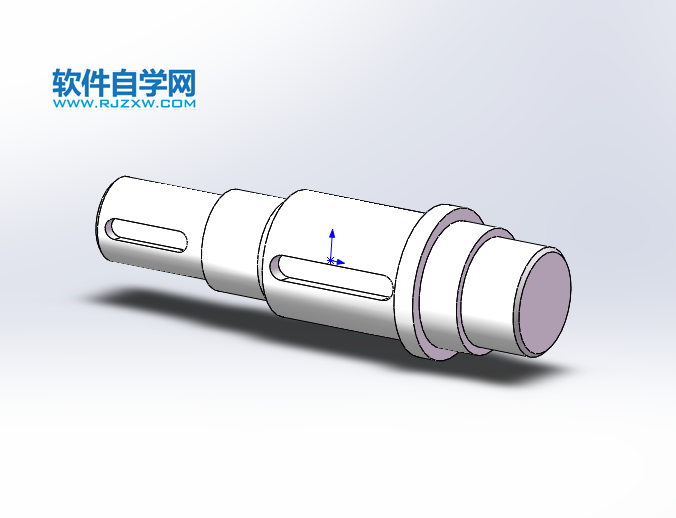

零件效果圖：

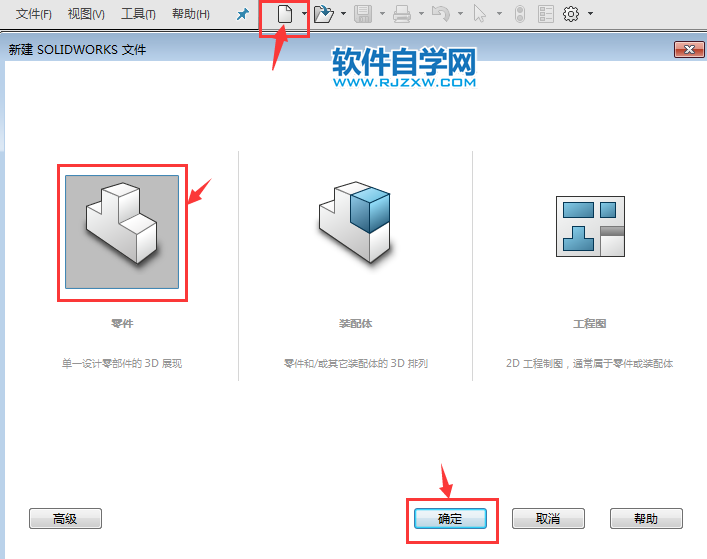

1、打開solidworks2016軟件，點擊新建圖標，點擊零件，點擊確定。

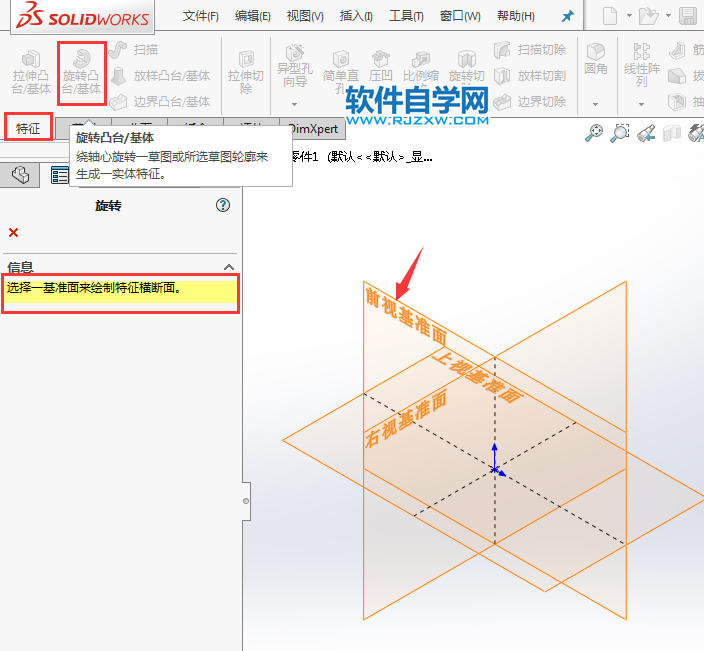

2、點擊特征里面的旋轉凸臺/基體，選擇前視基準面。效果如下：

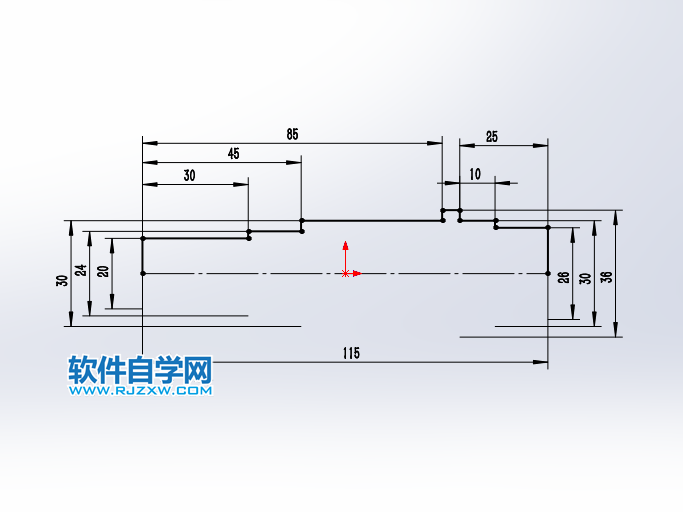

3、然后在視圖基準面，繪制下面的草圖出來，主要是用直線繪制，再進行智能尺寸標注。

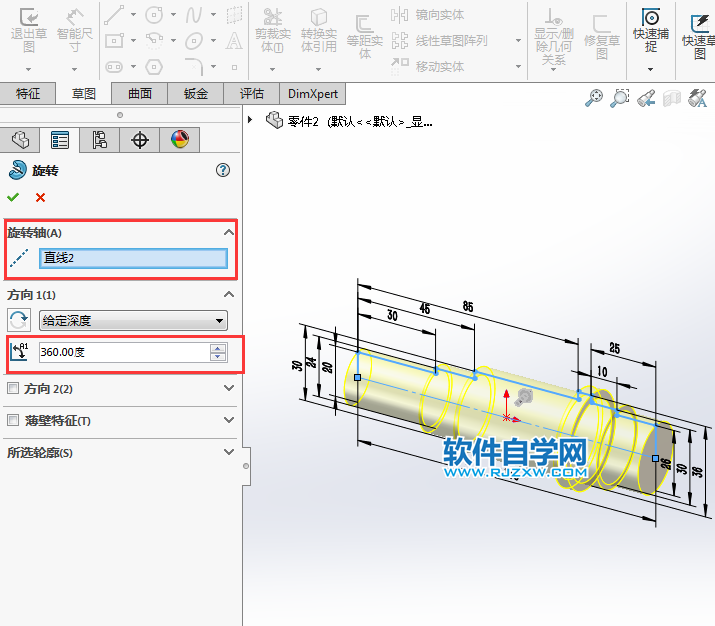

4、繪制好后，退出草圖，設置旋轉參數，效果如下：

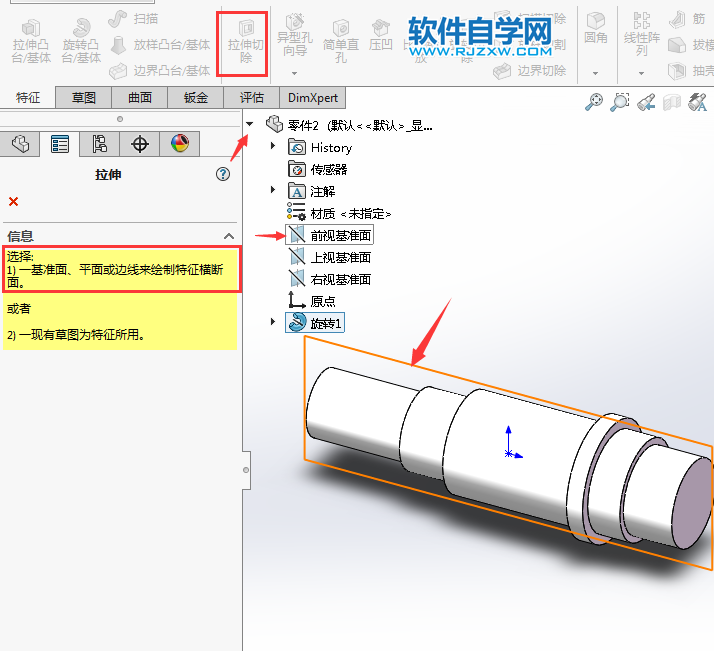

5、這樣軸承就繪制好了，現在要做直糟。點擊特征里面的拉伸切除。選中前視基準面。

6、按ctrl+1進入前視基準的正視于。使用直糟口，繪制下面的糟口。尺寸如下：

以上就是解答粉絲怎么用solidworks軸承，希望大家喜歡，請繼續關注好吧啦網。
