solidworks繪制草圖練習一

瀏覽:164日期:2023-12-04 13:48:32
下面給大家介紹的是solidworks繪制草圖練習一的方法與步驟,喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

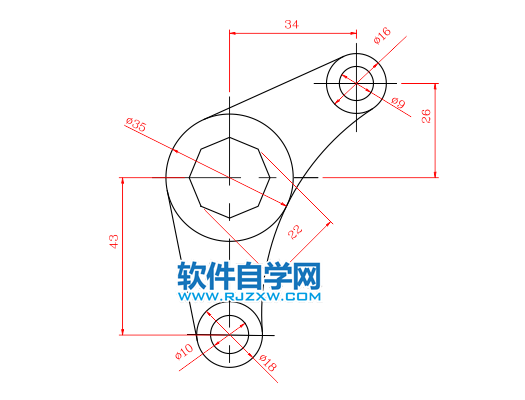

先看看草圖效果,

solidworks繪制草圖練習一

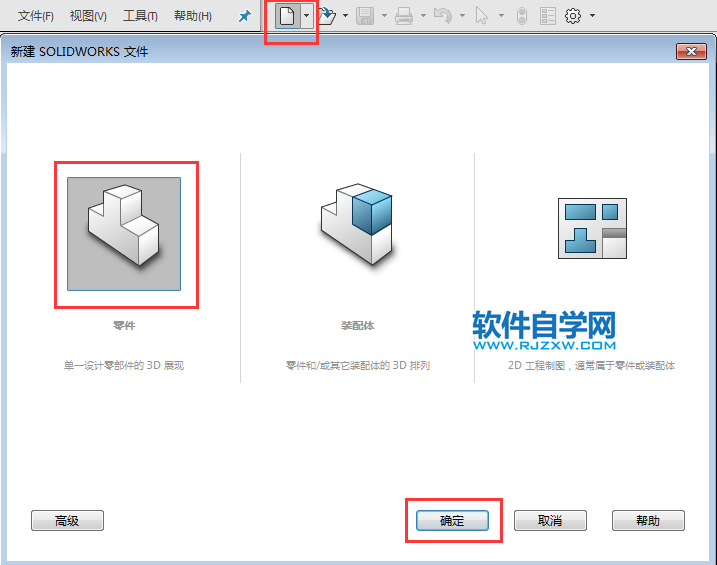

1、打開Solidworks軟件,點擊新建,點擊零件,點擊確定。

solidworks繪制草圖練習一

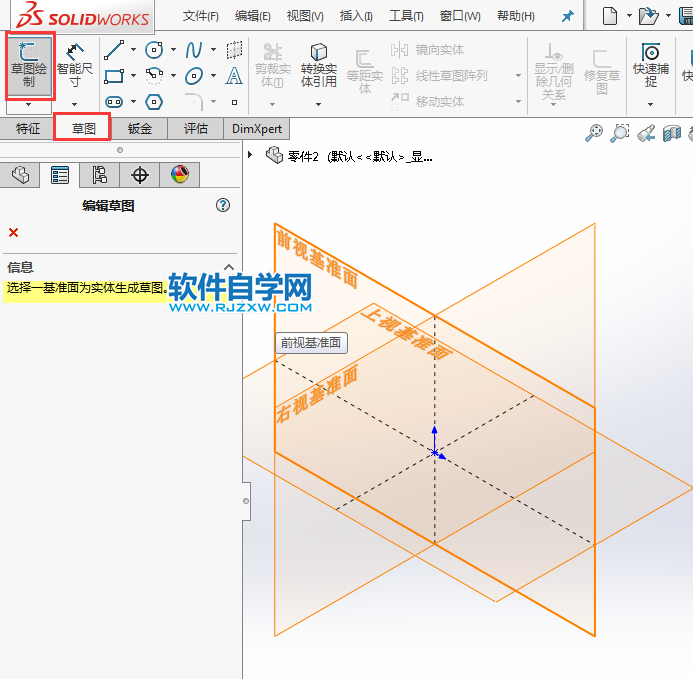

2、點擊草圖里面的草圖繪制,選擇前視基準面,效果如下:

solidworks繪制草圖練習一

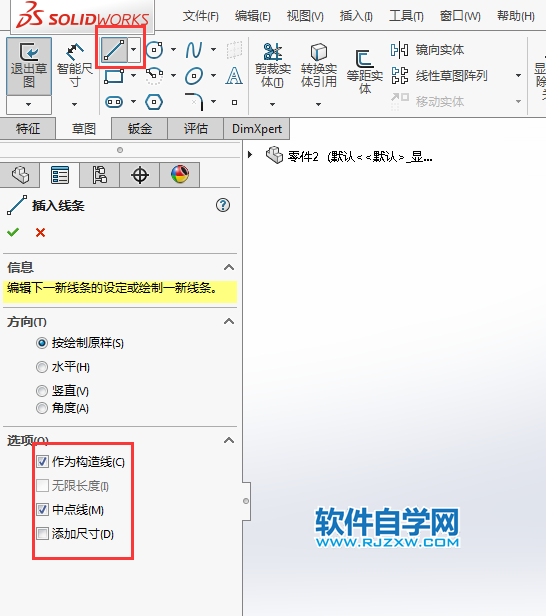

3、點擊直線工具,設置作為構造線與中心線。效果如下:

solidworks繪制草圖練習一

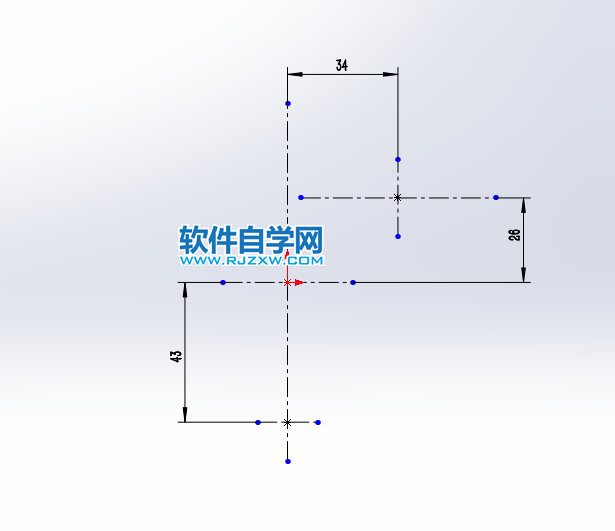

4、然后繪制下面的構造線出來,并標好尺寸,效果如下:

solidworks繪制草圖練習一

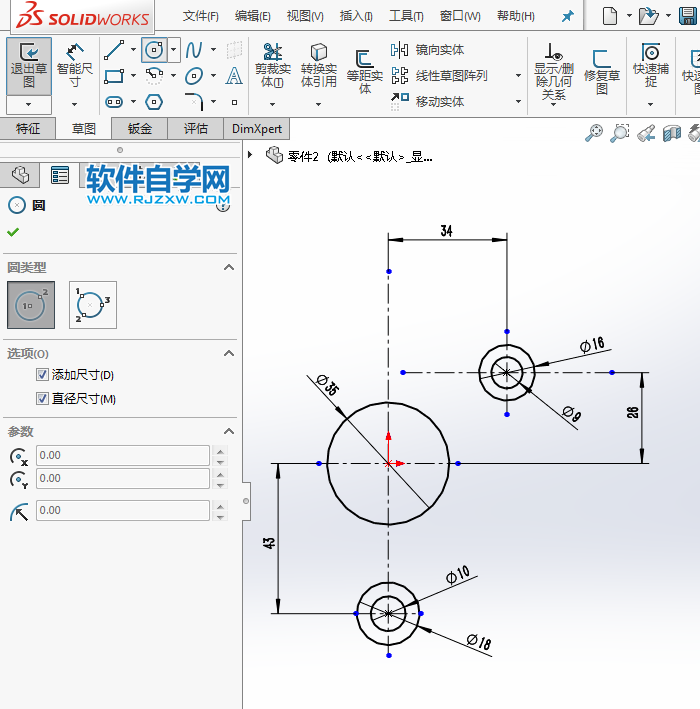

5、然后使用圓形工具,繪制下面,10、18、9、16、35的直徑圓出來,效果如下:

solidworks繪制草圖練習一

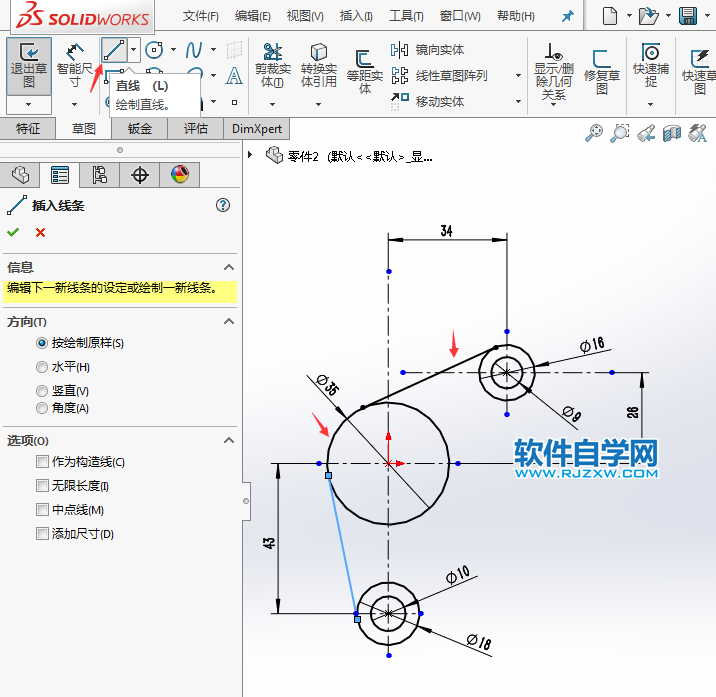

6、然后再使用直線工具,繪制相切直線出來,效果如下:

solidworks繪制草圖練習一

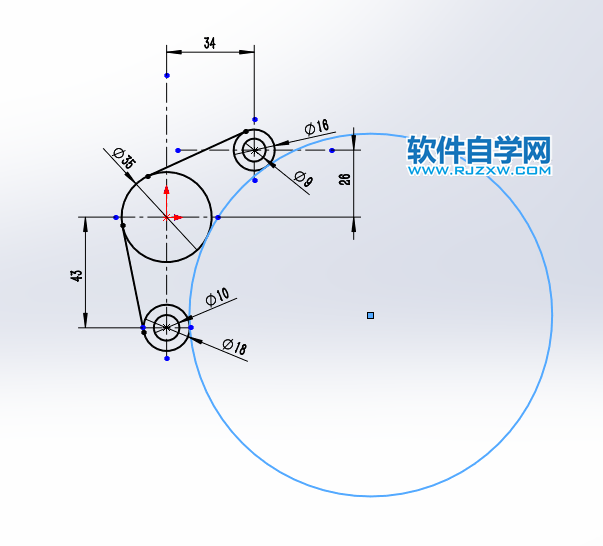

7、然后再使用周邊圓,繪制相切圓出來,效果如下:

solidworks繪制草圖練習一

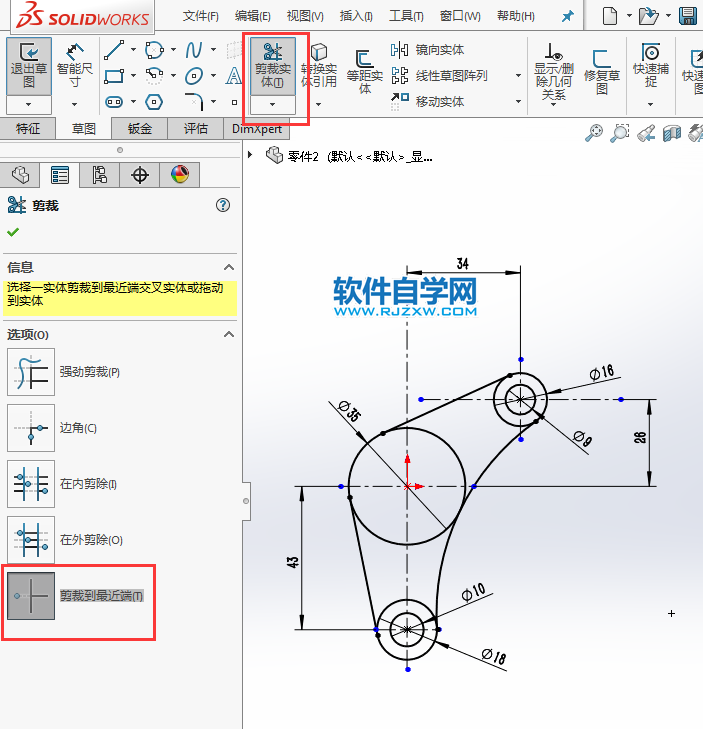

8、然后那使用剪裁工具,進行剪掉不要的線出來,效果如下:

solidworks繪制草圖練習一

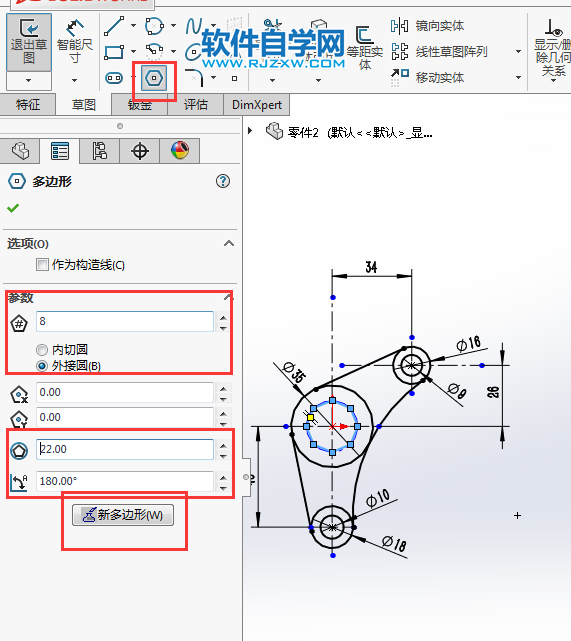

9、然后再使用多邊形工具,設置8,外切于圓,設置22半徑,點擊確定。

solidworks繪制草圖練習一

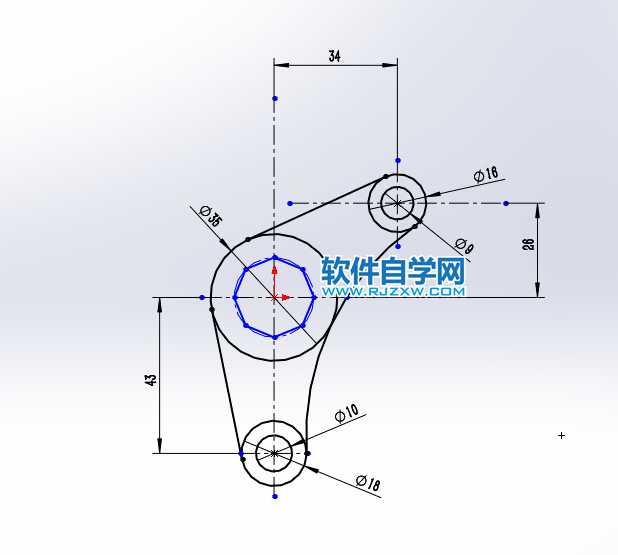

10、這樣就繪制好草圖。

solidworks繪制草圖練習一

以上就是solidworks繪制草圖練習一,希望大家喜歡,請繼續關注好吧啦網。
