在自學CAD過程中，由于CAD新手都是亂設置，就遇到了cad標注尺寸線不顯示的問題。CAD新手也不知道怎么辦。下面就來給大家分享一篇解決cad標注尺寸線不顯示的問題文章。希望能幫助你解決問題。

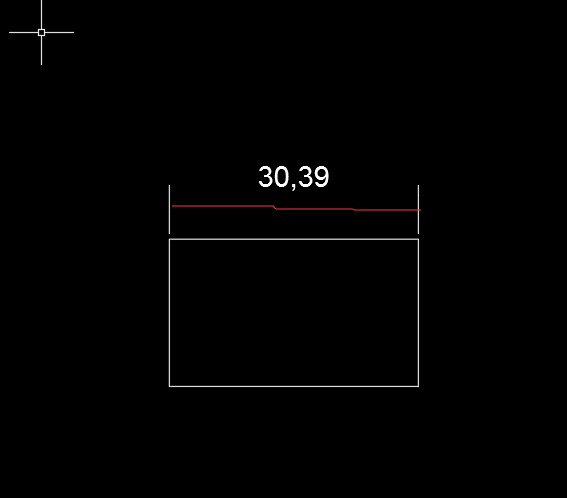

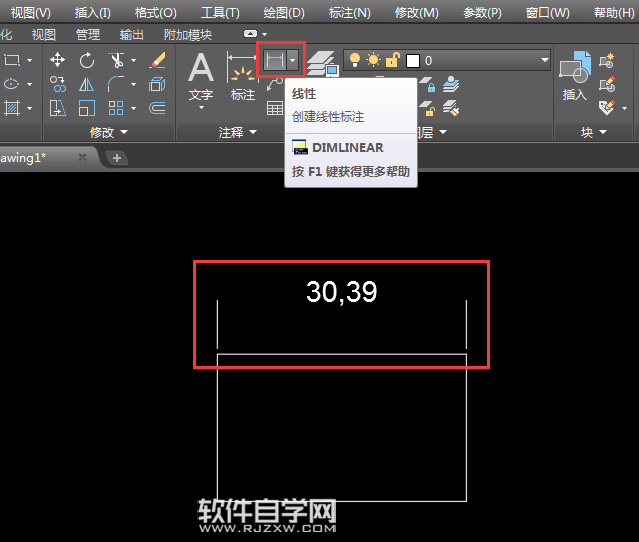

第1步、打開AutoCAD2019軟件，使用矩形工具繪制一個矩形出來，使用線性標注給矩形標注時，發現標注尺寸線不顯示。說明標注樣式的尺寸線被隱藏了。

第2步、如果沒有隱藏，在標注文字下面有一條直線才對。那我們就要解決這個問題吧。

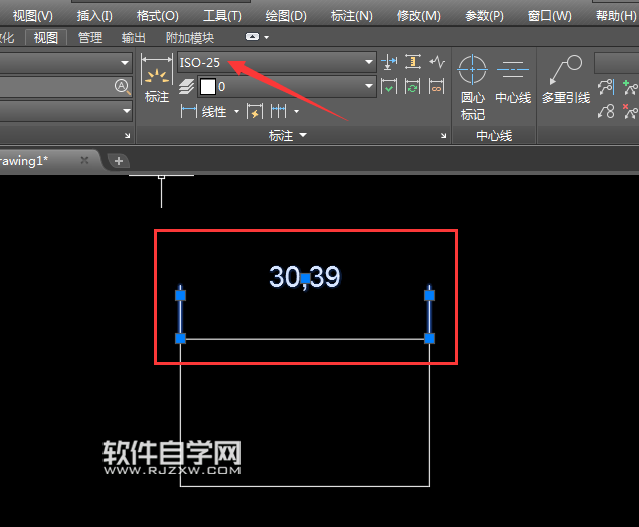

第3步、要解決這個問題，先要知道尺寸是用的什么標注樣式。選中尺寸，就可以查看到ISO-25，就說明使用的是這個樣式。

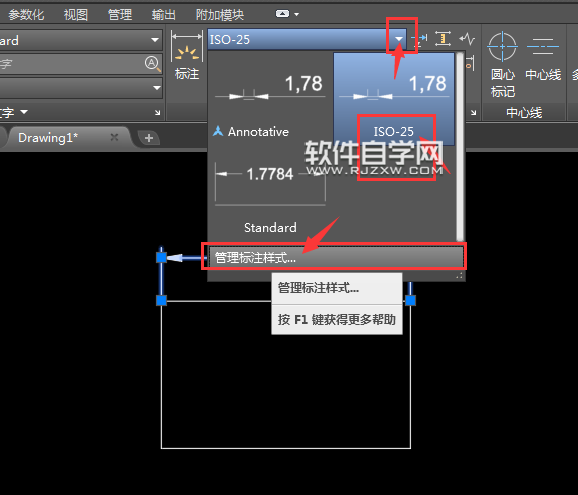

第4步、點擊標注樣式三角形，點擊ISO-25，再點擊管理標注樣式進入設置修改，一般新建或是修改樣式都是從這里設置哦。

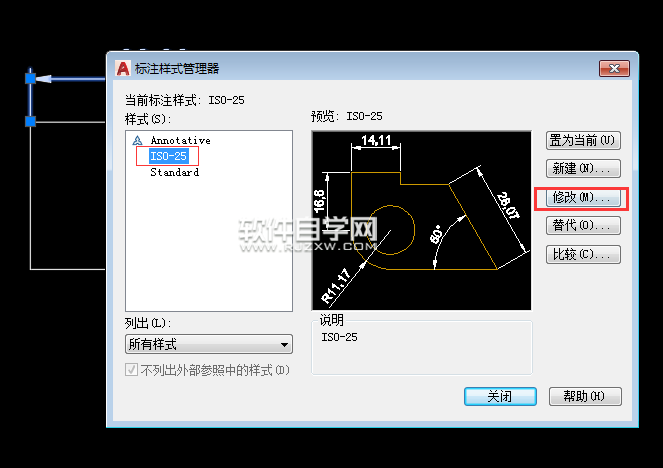

第5步、進入標注樣式管理器，在樣式表中，選擇ISO-25,點擊修改。

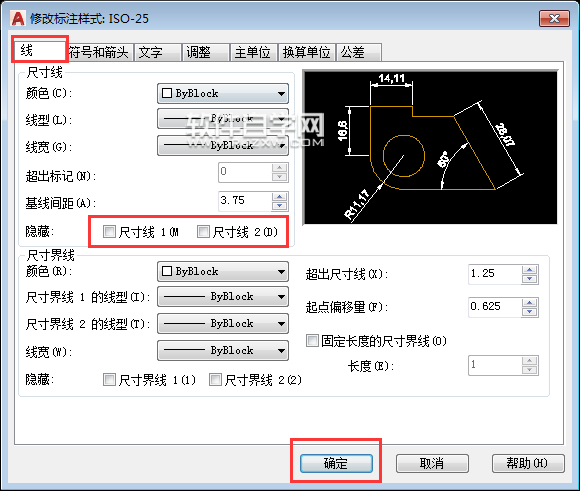

第6步、然后就可以進入修改標注樣式ISO-25面板中，選擇線選項。然后把隱藏的尺寸線1與尺寸線2前面的勾，進行取消掉。點擊確定。

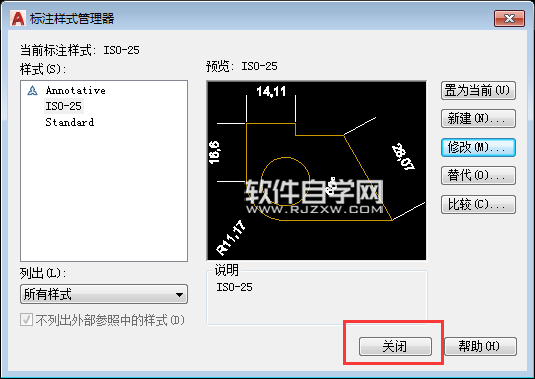

第7步、修改好后，再點擊關閉，關閉標注樣式管理器。就解決了問題。

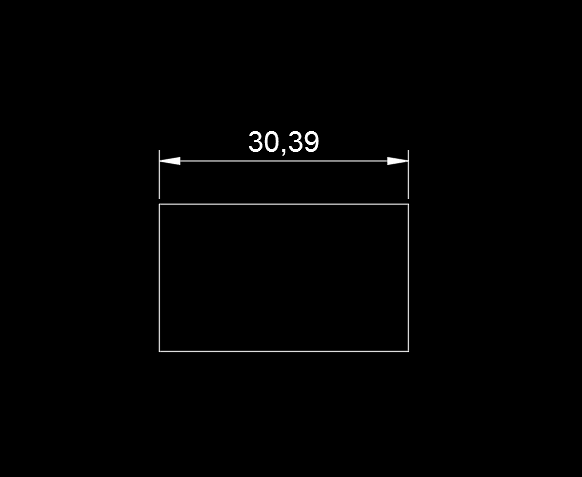

第8步、我們再看一下矩形的標注，這樣尺寸線就顯示出來了。請CAD新手記住了了。
