CAD2020關于標注類型,您可以采用多個方向和對齊方式為各種對象類型創建若干類型的標注。

基本的標注類型為線性標注、徑向標注、角度標注、同基準標注和弧長標注。使用 DIM 命令根據要標注的對象類型自動創建標注。

在特殊情況下，也可以通過設置標注樣式或編輯各標注來控制標注的外觀。標注樣式使您可以快速指定約束，并保持行業或工程標注標準。

提示： 若要簡化圖形組織和標注縮放，您可以在布局上而不是在模型空間中創建標注。線性標注

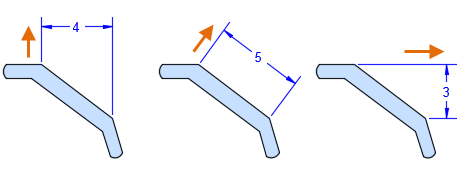

線性標注可以水平、垂直或?qū)R放置。可根據放置文字時光標的移動方式，使用 DIM 命令創建對齊標注、水平標注或垂直標注。

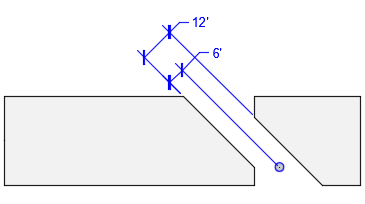

在旋轉的標注中，尺寸線與尺寸界線原點形成一定的角度。在此示例中，標注旋轉的指定角度等于該槽的角度。

注： 還可以創建尺寸線與尺寸界線不垂直的線性標注。這些稱為傾斜標注，它們最常用于等軸測草圖。在本例中，尺寸線的角度將定向于 30 度和 60 度，具體取決于當前的等軸測平面。

半徑標注

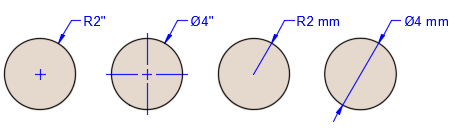

徑向標注可測量圓弧和圓的半徑或直徑，具有可選的中心線或中心標記。下圖中顯示了多個選項。

注： 當標注的一部分位于已標注的圓弧或圓內時，將自動禁用非關聯中心線或中心標記。

角度標注

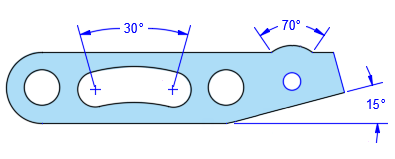

角度標注測量?jī)蓚€(gè)選定幾何對象或三個點之間的角度。從左到右，該示例分別演示了使用頂點和兩個點、圓弧以及兩條直線創建的角度標注。

坐標標注

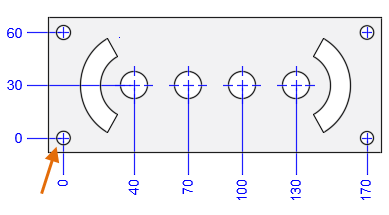

坐標標注測量與原點（稱為基準）的垂直距離（例如部件上的一個孔）。這些標注通過保持特征與基準點之間的精確偏移量，來避免誤差增大。

重要： 基準根據 UCS 原點的當前位置而建立。

在此示例中，基準 (0,0) 表示為圖示面板左下角的孔。

弧長標注

弧長標注用于測量圓弧或多段線圓弧上的距離。弧長標注的典型用法包括測量圍繞凸輪的距離或表示電纜的長度。

為區別它們是線性標注還是角度標注，默認情況下，弧長標注將顯示一個圓弧符號。圓弧符號（也稱為“帽子”或“蓋子”）顯示在標注文字的上方或前方。

基線標注和連續標注

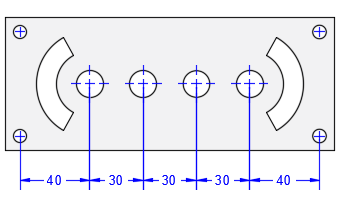

連續標注（也稱為鏈?zhǔn)綐?biāo)注）是端對端放置的多個標注。

基線標注是多個具有從相同位置測量的偏移尺寸線的標注。

注： 若要?jiǎng)?chuàng)建連續標注或基線標注，必須首先創建線性標注、角度標注或坐標標注以用作基準標注，從而從其中參照后續標注。
