下面給大家介紹的是UG怎么進行螺絲裝配，喜歡的朋友可以一起來關注好吧啦網學習UG知識哦！

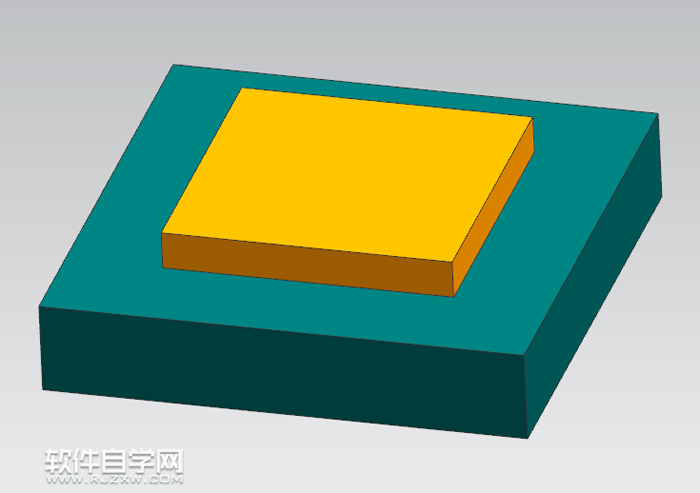

第1步、打開UG軟件，先出兩塊需要安裝的板料，用來安裝螺栓，如圖所示：

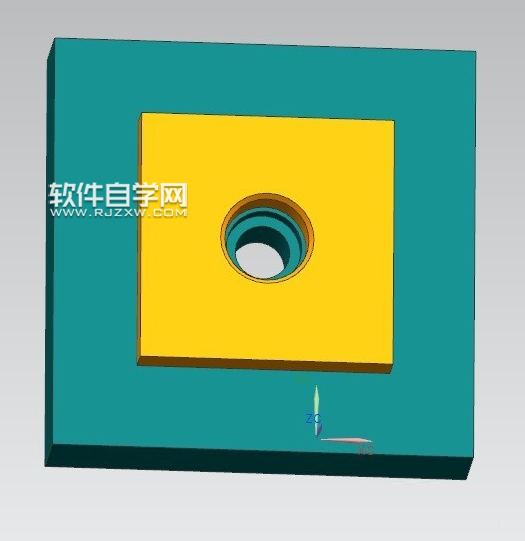

第2步、在這兩塊板上打一個螺絲孔，如直徑為12的孔，選擇打孔工具，根據輸入直徑大小，選擇這兩塊板，結果如下：

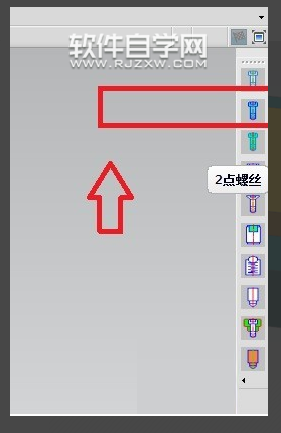

第3步、利用胡波外掛螺栓菜單欄，

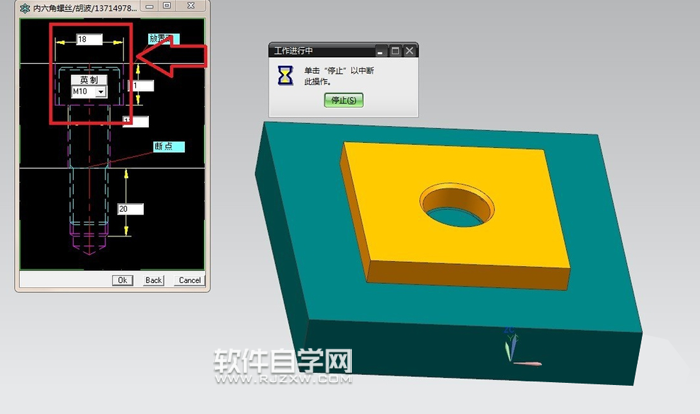

第4步、點擊兩點螺絲，選擇螺栓的形式，以及大小，如圖所示：

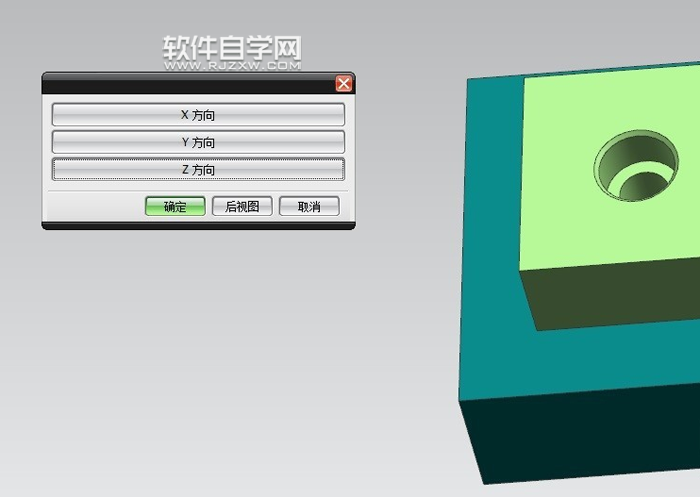

第5步、選擇螺栓的頭方向Z軸，

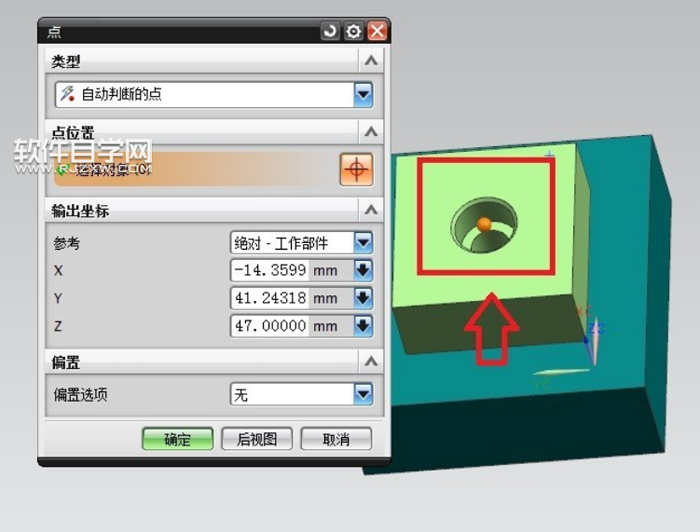

第6步、選擇放置的面，

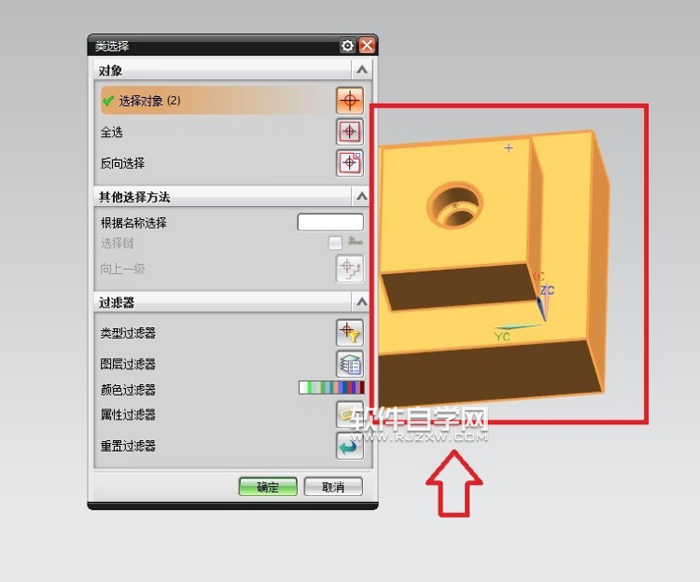

第7步、選擇需要穿過的題，如圖所示：

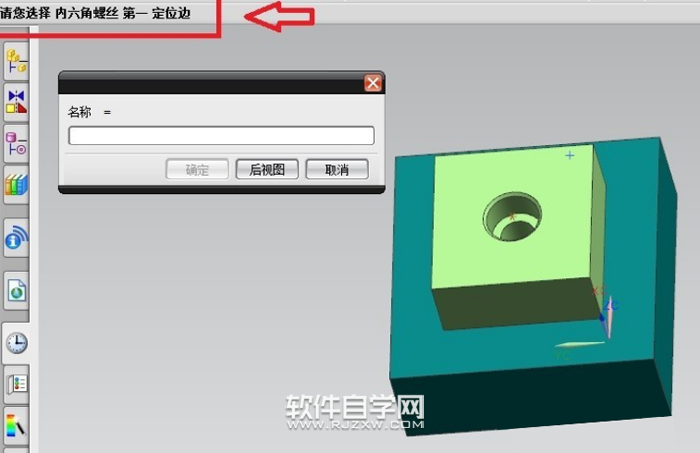

第8步、選擇螺栓定位元素，點為邊，選擇兩條確定定位方向，如圖所示：

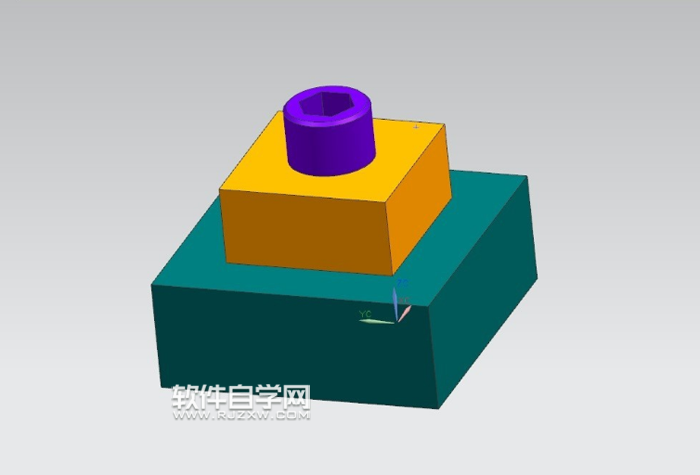

第9步、得到我們所需要的螺栓，

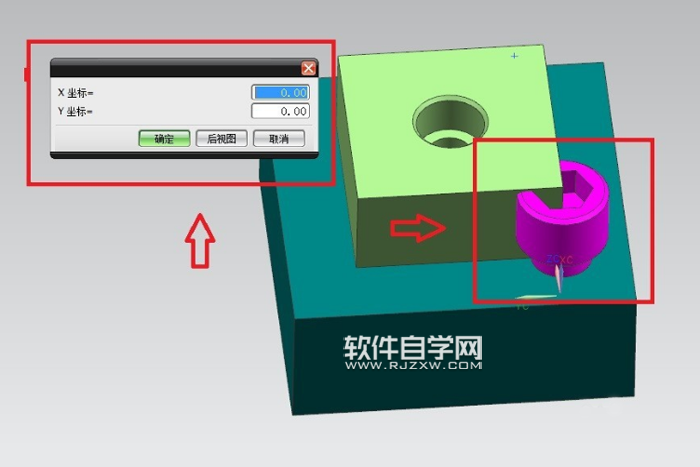

第10步、可以根據坐標來調整螺栓的位置，得到我們想要的結果如圖所示：

以上就是UG怎么進行螺絲裝配，希望大家喜歡，請繼續關注好吧啦網。
