下面給大家介紹的是CAD怎么繪制小管道實體教程的方法，喜歡的朋友可以一起來學習哦！

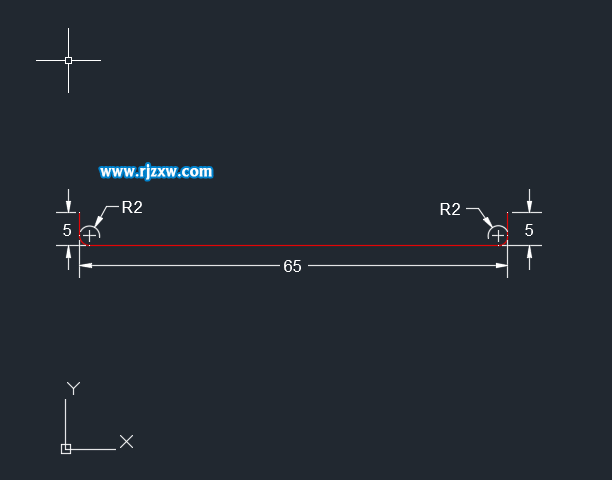

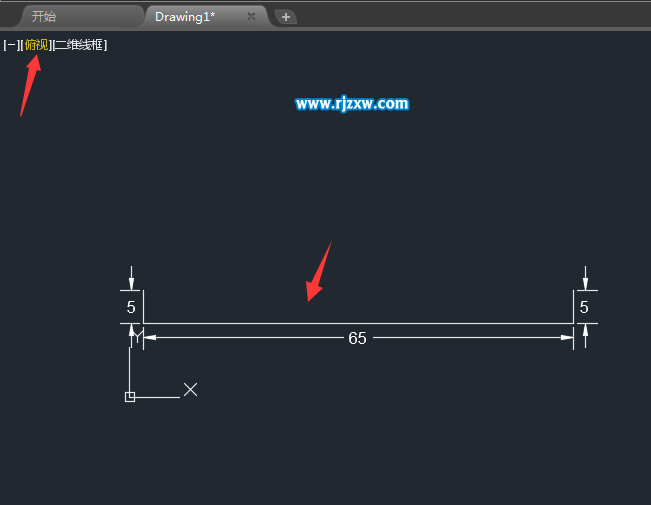

第1步、設置俯視圖模式，使用直線工具，繪制下面三條直線，如圖：有什么問題請加彭老師微信：rjzxwp

第2步、然后再使用F倒圓角工具，進行到R2的圓角出來。

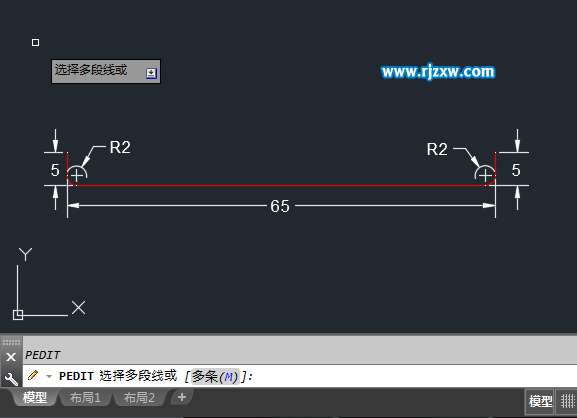

第3步、然后使用PE多段線命令，把繪出圖的線進行組合成一條多段線出來。

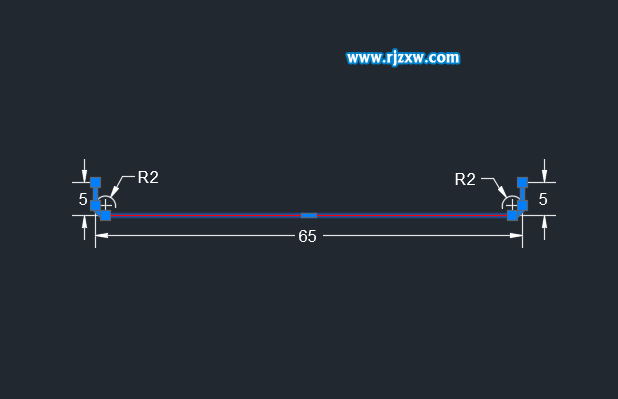

第4步、然后我選一下是不是組合成一個整體出來。

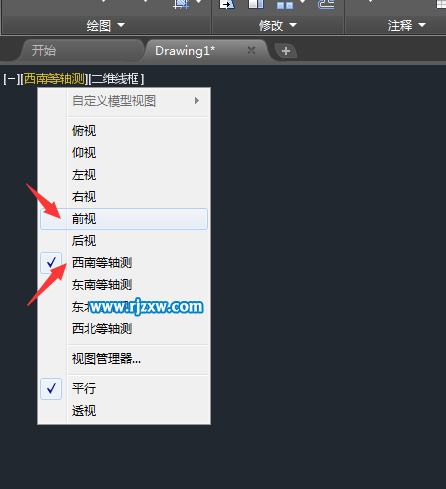

第5步、然后點擊左上邊的前視圖，再點西南等軸測。

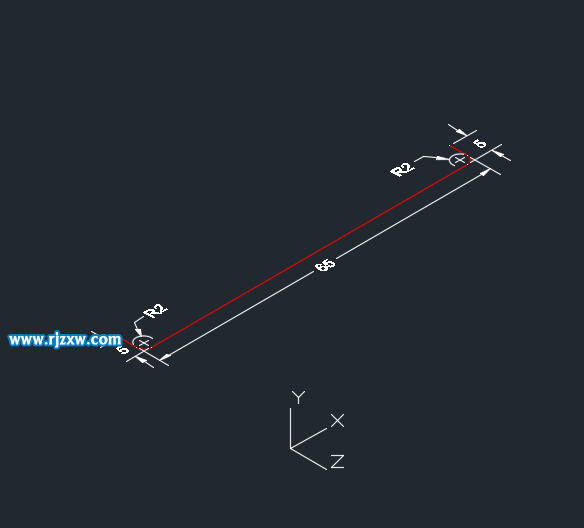

第6步、西南等軸的效果如下：

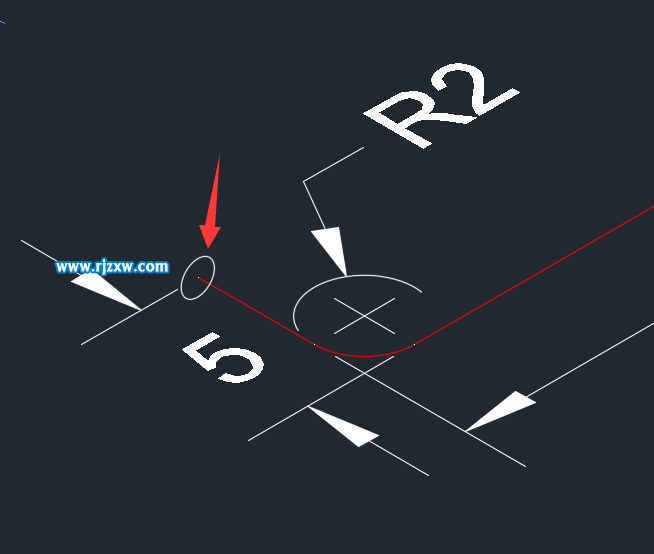

第7步、然后在前視圖西南等軸的模式下，在紅線的前端繪制一個小圓出來。

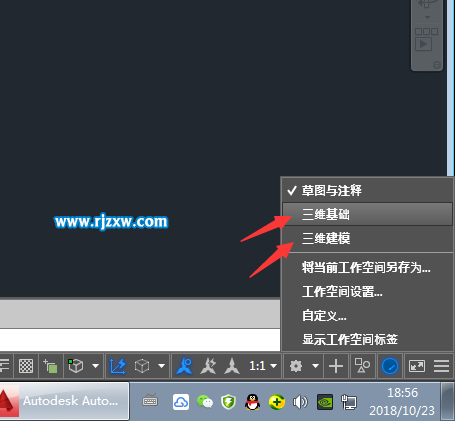

第8步、然后在右下角，點擊空間模式，選三維基礎模式。

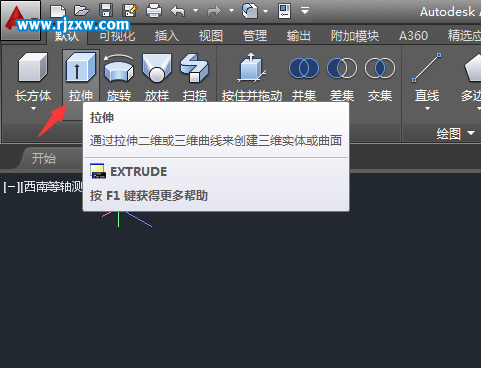

第9步、然后就可以選三維拉伸圖標工具。

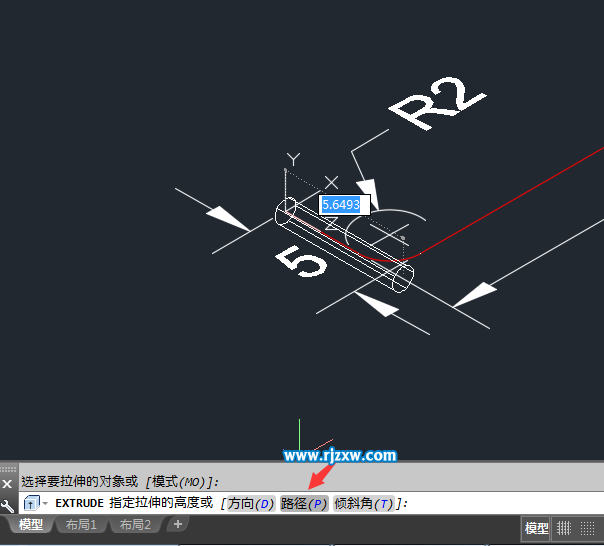

第10步、選擇要拉伸的對象，選擇路徑的模式，選多段線為路徑線。

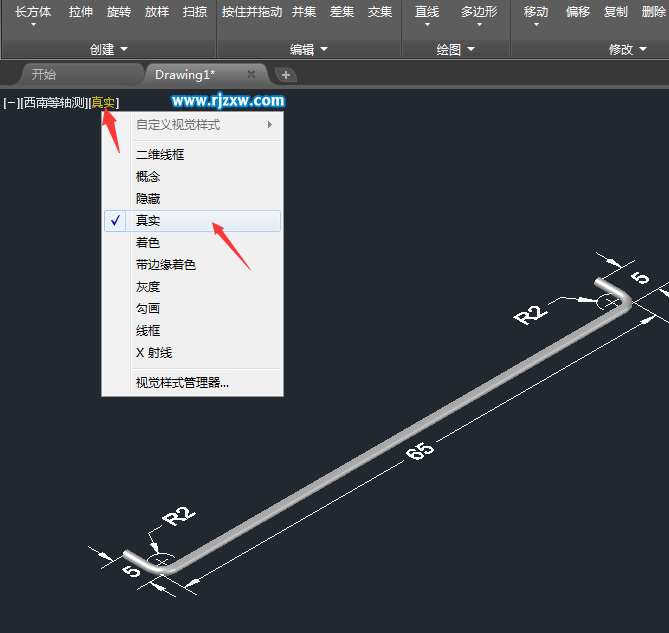

第11步、拉伸后，點擊真實。這樣就實體效果出來了。
