Proe5.0工程圖新功能探索

瀏覽:74日期:2023-12-27 18:51:42

在Proe5.0中PTC對工程圖模塊進行徹底革新,例如:下拉菜單變成導航菜單、增加繪圖樹功能、草繪圖元可增加剖面線、草繪陣列、實際尺寸注解等。本文將為您逐一介紹這些Proe5.0新功能。

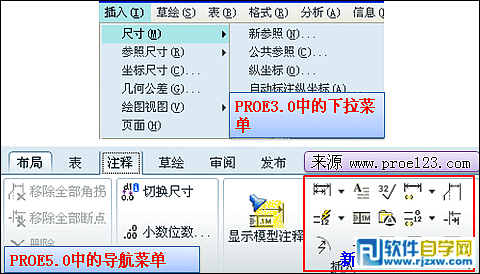

1)下拉菜單全部改成了導航菜單并且很多命令都增加了圖標,更加形象效率更高,如圖1。

Proe5.0工程圖新功能探索

圖1

2)增加了繪圖樹功能,每個圖元包括尺寸、注釋等都繪圖樹中都有體現,如圖2。

Proe5.0工程圖新功能探索

圖2

3)草繪的封閉圖元也可增加“剖面線/填充”了,如圖3。

Proe5.0工程圖新功能探索

圖3

4)在導航菜單中增加選擇過濾功能,例如切換到草繪導航菜單中鼠標將無法點選到尺寸圖元。

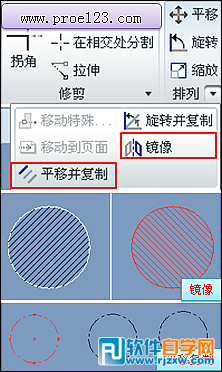

5)增加草繪排列功能,排列方式可以是:旋轉并復制、鏡像、平移并復制,效果如圖4。

Proe5.0工程圖新功能探索

圖4

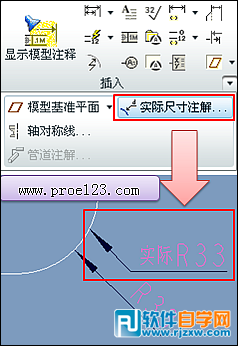

6)增加了實際尺寸注解功能,如果把“實際”兩個字刪除就實現了圓角尺寸水平放置的功能,如圖5。

Proe5.0工程圖新功能探索

圖5

以上就是Proe5.0工程圖新功能探索,希望大家喜歡,請繼續關注好吧啦網。
