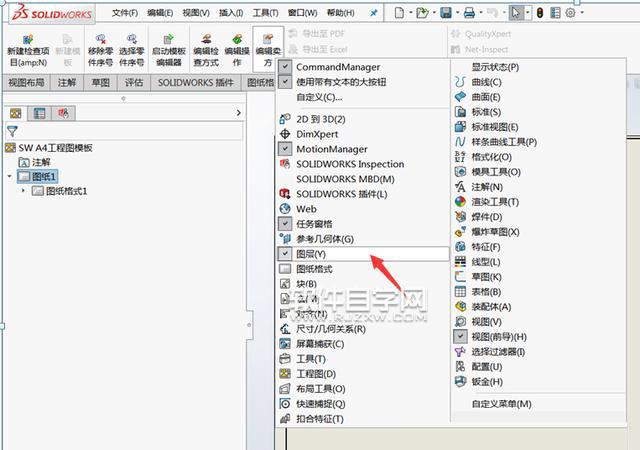

第1步、打開工程圖模板文件，一定得是文件類型為.drwdot的工程圖模板文件。在工具欄任意位置右擊，在彈出菜單里勾選“圖層”工具欄。

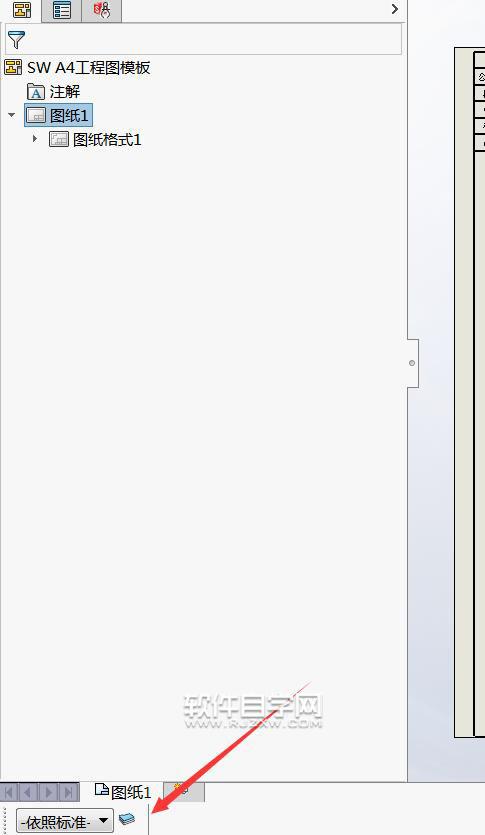

第2步、這時候圖層工具欄會出現在軟件界面的左下角。

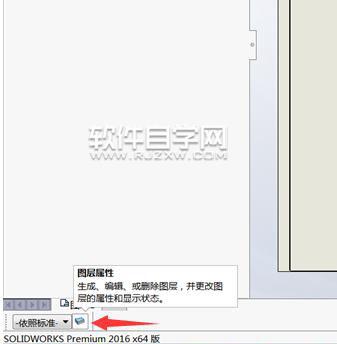

第3步、設置圖層。點擊左下角的“圖層屬性”按鈕，進入圖層設置對話框。

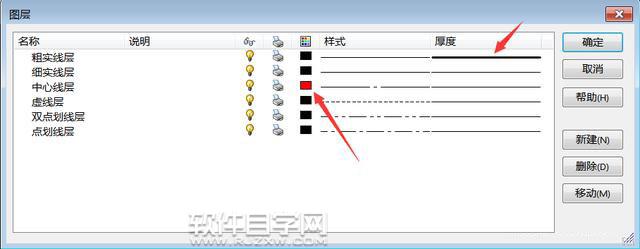

第4步、SW的圖層不需要設置太多，根據線型樣式設置幾個就可以了。其中粗實線層可以設置厚度為0.35,0.4,或0.5。中心線層顏色為紅色。當然你也可以設置花哨一些，但沒什么必要。設置完成后，點擊“確定”按鈕退出。

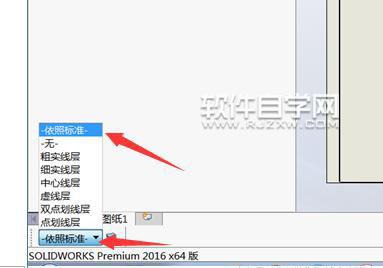

第5步、點擊左下角圖層屬性按鈕旁邊的圖層列表下拉框，選擇“依照標準”。一定要確保你的圖層使用方式為依照標準。這樣才能發揮出SW圖層的巨大威力。
