有些伙伴還不熟悉Excel，還不清楚Excel怎么完整甘特圖？今日好吧啦網小編就給大家介紹，有需要的朋友快來看看吧！

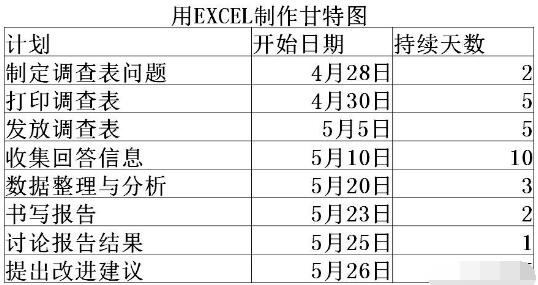

1、制作作業進度表

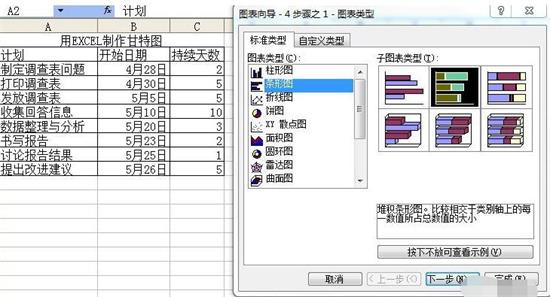

2、用EXCEL啟動圖表制作向?qū)С绦颉＿x中計劃與開始日期兩列，點“插入”上的“圖表”中的“條形圖”。

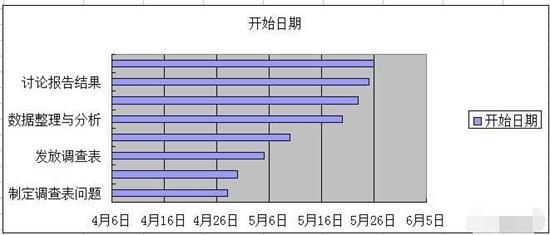

3、生成初始圖。一直點擊到完成為止。

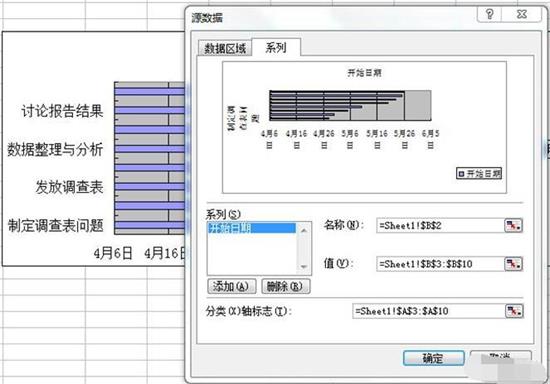

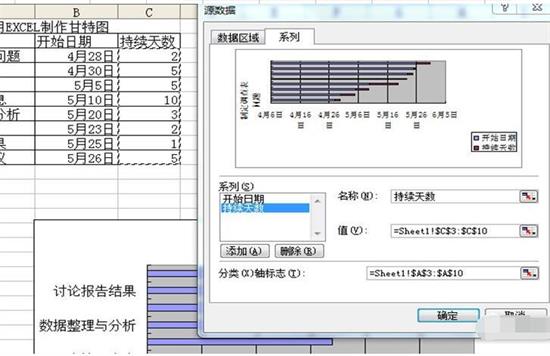

4、修改圖表，添加“持續天數”。右擊藍色條狀圖，選“源數據”中的“系列”，點“添加”，名稱為“持續天數”，點“值”，選持續天數值。

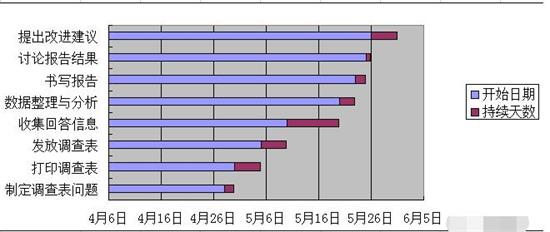

5、生成初始甘特圖。點“完成”后生成初始甘特圖。

Excel相關攻略推薦:

Excel制作統計表格的操作步驟

excel怎么設置打印區域_excel設置打印區域圖文指南

excel怎么批量導入圖片_excel批量導入圖片指南

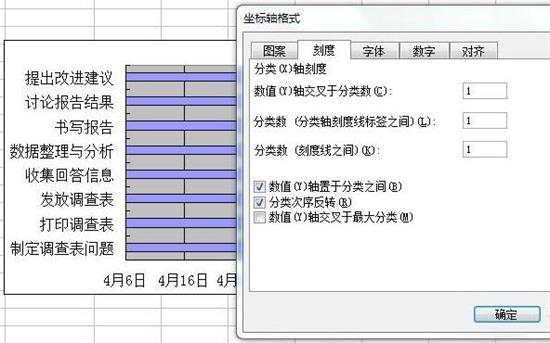

6、反轉圖表。反轉“Y”軸，雙擊圖表中的“Y”軸坐標，勾選“分順次序反轉”選項。

7、修改初始甘特圖

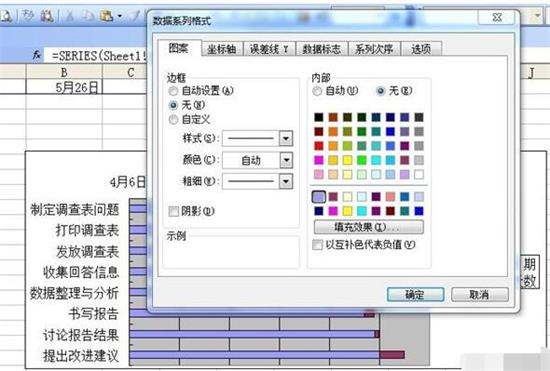

(1)隱藏藍色條形圖，點中藍色條形圖，右擊，選“數據系列格式”，“邊框”和“內容”均選“無”。

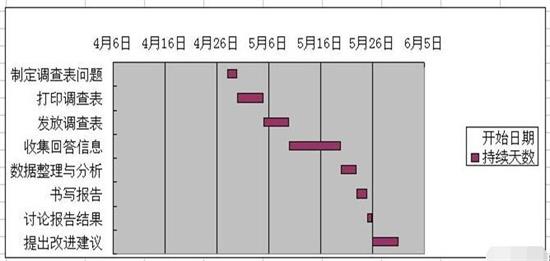

點擊“確定”后得到下圖：

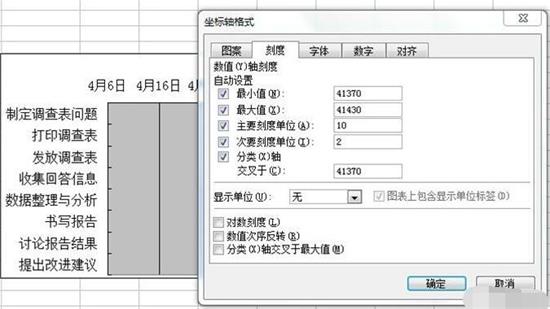

(2)調整X軸的坐標，以適應平常進度的尺度習慣。點擊”X”軸，選“坐標軸”格式中的“刻度”，修改“最小值”和“最大值”。

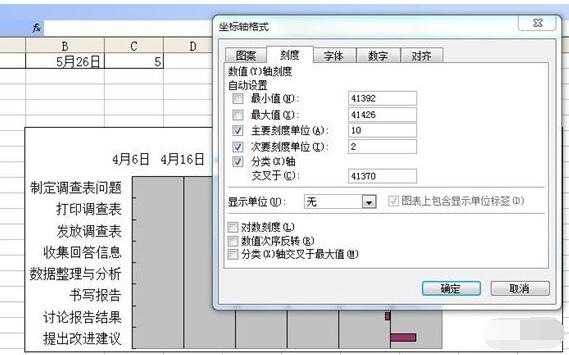

目前的最小值為41370，對應的日期是4月6日，要將起始日期調整為4月28日，需要加22，即為41392，同理，最大值由41430調整為41426。

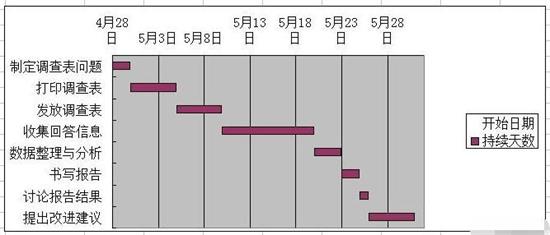

點擊“確定”得到下圖：

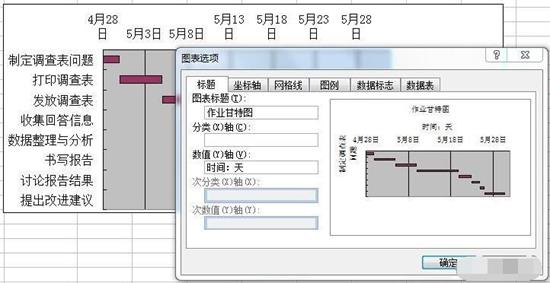

(3)去掉“圖例”，右擊“圖例”點“清除”。右擊圖表，選“圖表選項”中的“標題”，填入“作業甘特圖”，在“數值Y”軸上填寫“單位：天”。

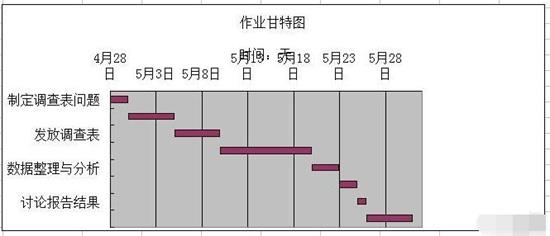

點“確定”后得到下圖，對表頭和時間：天進行編輯，得到下一個圖：

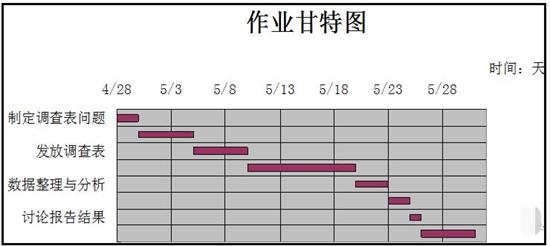

(5)修改X軸數據，右擊選中X軸，選擇“坐標軸格式”中的“數字”選項，選上面的日期，選中想要的格式，按“確定”，得到下圖：

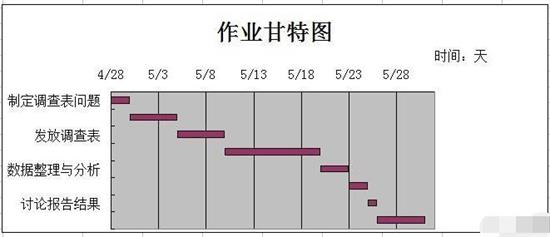

對圖表進行整理、美化，右擊圖表，選擇“圖表選項中的“網格線”，勾”分類(X)軸”上的“主要網絡線”;右擊圖表，選“圖表區格式”上的“圖案”，對上面的“邊框”項勾“無”，確定后得到下圖：
