簡要操作步驟：

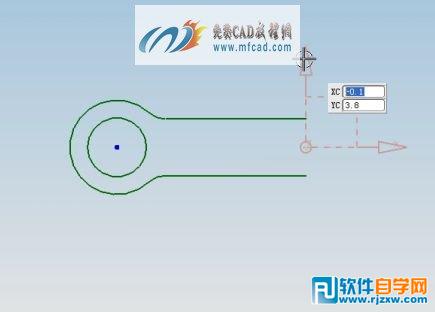

第一步 運行UGNX5.0軟件，選擇新建命令出現文件新建對話框，輸入名稱點擊確定。選擇草圖命令出現草圖對話框選擇草繪面點擊確定，選擇圓命令繪制圓繼續選擇圓命令繪制圓，選擇直線命令繪制直線，繼續選擇直線命令繪制直線，選擇快速修剪命令出現快速修剪對話框，對繪制的草圖進行修剪，選擇圓角命令出現創建圓角對話框，選擇圓角方法創建圓角，如圖所示：

第二步 選擇UGNX5.0 草圖的直線命令繪制直線，選擇鏡像曲線命令出現鏡像曲線對話框，選擇鏡像中心線，點擊確定選擇完成草圖，選擇墊片命令出現墊片對話框，選擇應用創建墊片特征完成，選擇法向除料命令出現法向除料對話框，選擇要除料對象，選擇方向點擊應用，如圖所示：

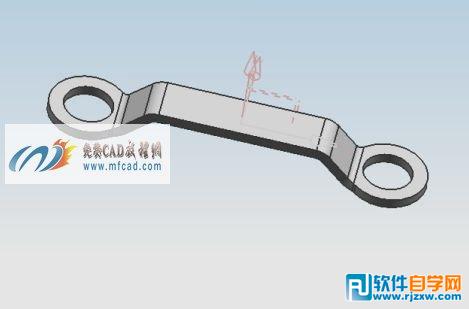

第三步 選擇UGNX5.0草圖命令出現創建草圖對話框，選擇直線命令創建直線，選擇完成草圖，選擇折彎命令出現折彎對話框，輸入折彎屬性，設置折彎參數點擊應用，選擇草繪命令出現創建草圖對話框，選擇草繪面點擊確定，選擇直線命令繪制直線，選擇完成草圖。選擇折彎命令出現折彎對話框設置折彎屬性和折彎參數 創建折彎完成，使用同樣的方法創建另一邊的折彎，創建完成的下褲扣造型如圖所示：
